КНС от IWT для McDonald’s на озере Солнечное в Киеве

Канализационная насосная станция (КНС) — важный элемент инженерной инфраструктуры объектов, где самотечное отведение сточных вод невозможно из-за рельефа, глубины залегания коллектора или удалённости от городских сетей. Для нового ресторана McDonald’s в Киеве компания IWT изготовила и ввела в эксплуатацию комплектную КНС на базе насосного оборудования EBARA.

Проект демонстрирует комплексный подход IWT: от гидравлического подбора и производства станции до настройки автоматики и проверки работы системы на объекте.

Зачем ресторану нужна КНС

Для заведений общественного питания стабильная работа канализации критически важна. КНС принимает сточные воды с объекта и под давлением перекачивает их к точке сброса: в городской коллектор, очистные сооружения или накопительную ёмкость.

На таких объектах нагрузка на систему выше, чем в обычных зданиях: ежедневные объёмы стоков значительны, а любая остановка канализации может привести к остановке работы ресторана. Поэтому ключевыми требованиями стали надёжность насосов, резервирование оборудования и полностью автоматическая работа станции.

IWT — украинский производитель комплектных КНС

Компания IWT производит канализационные насосные станции как готовый инженерный продукт. Это не просто поставка отдельных насосов или резервуара, а полная ответственность за систему: гидравлическая схема, корпус, трубная обвязка, насосы, автоматика, монтаж и пусконаладка.

Для данного проекта использован герметичный резервуар из полиэтилена высокой плотности. Полиэтилен не подвержен коррозии, обладает высокой химической стойкостью и подходит для большинства коммерческих и бытовых объектов.

Техническая реализация КНС

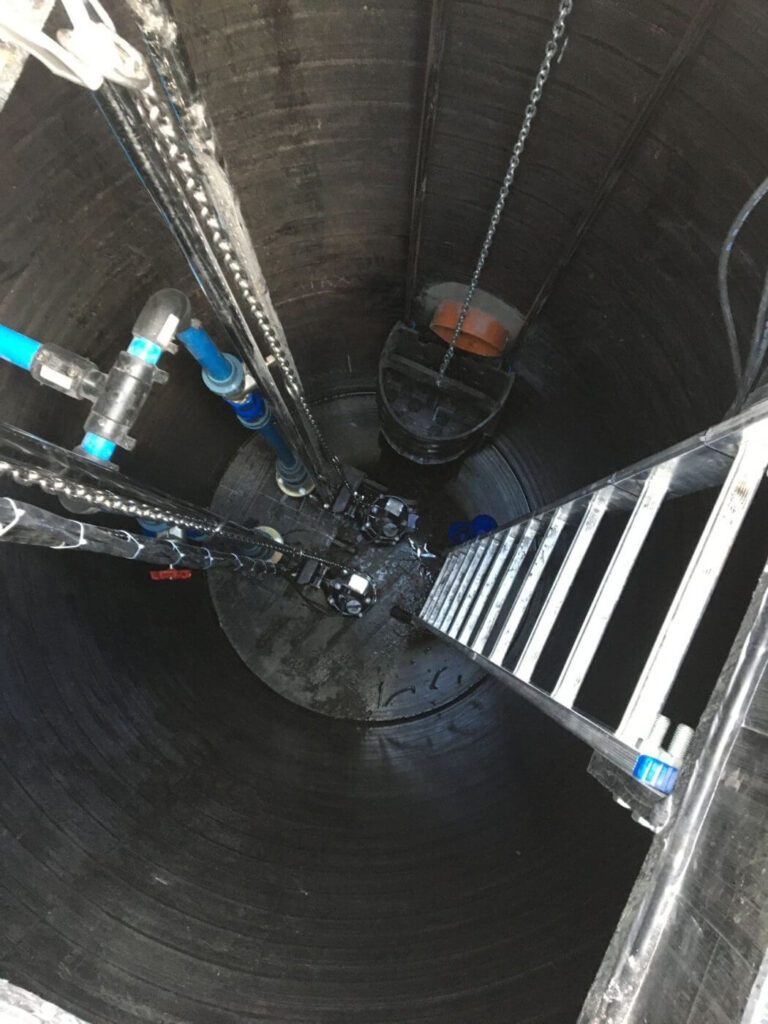

Основой станции является герметичный резервуар диаметром 1600 мм и высотой 4000 мм. Такие габариты обеспечивают необходимый рабочий объём и запас уровня для корректной работы поплавковых выключателей.

Внутри резервуара установлены два погружных насоса EBARA D-65DVS53.7 по схеме «рабочий + резервный» с автоматическим чередованием. Такая конфигурация обеспечивает непрерывность работы системы и равномерное распределение ресурса между насосами.

Компоненты станции

• Автоматические муфты LM65-QDC — позволяют быстро отсоединить насос от напорного трубопровода без спуска в резервуар.
• Направляющие штанги из нержавеющей стали AISI 304 — фиксируют насос и обеспечивают точное соединение с муфтой.
• Обратные клапаны и шаровые краны — предотвращают обратный поток стоков и позволяют обслуживать один насос без остановки станции.
• Корзина-уловитель — задерживает крупные включения, способные повредить рабочее колесо насоса.
• Алюминиевая лестница — обеспечивает безопасный доступ обслуживающего персонала.
• Поплавковые выключатели — контролируют уровень жидкости: сухой ход, запуск первого и второго насоса, аварийный уровень.

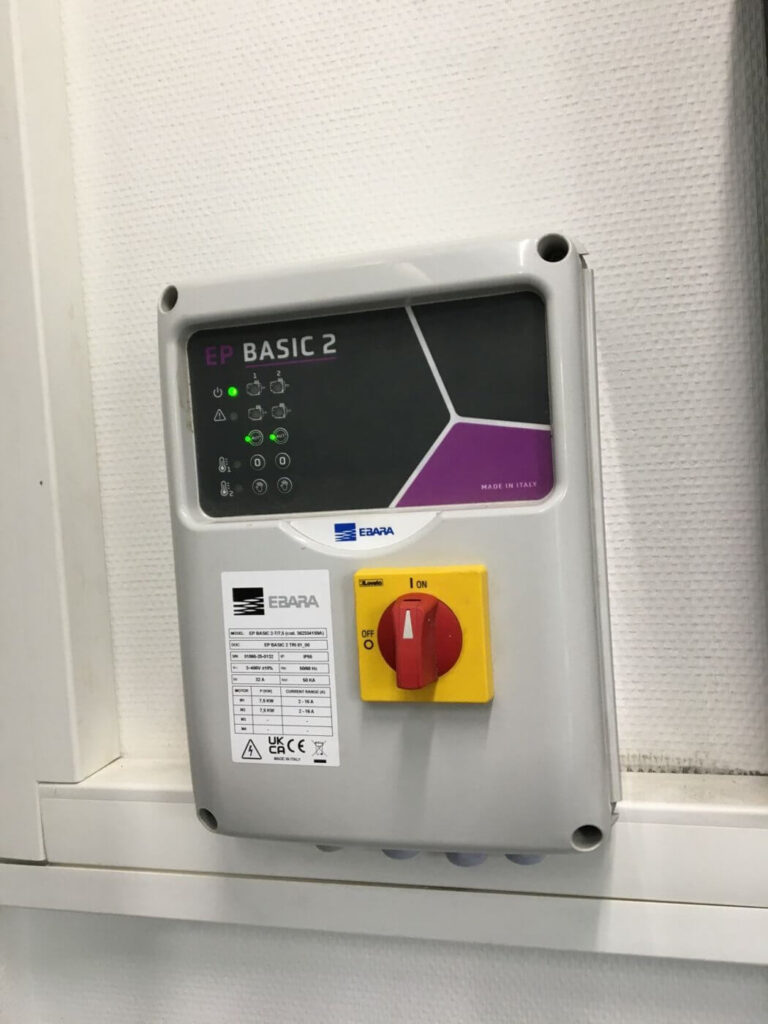

Автоматика: шкаф управления EBARA EP BASIC 2

Работа КНС автоматизирована на базе шкафа управления EBARA EP BASIC 2-T/7,5. Он управляет двумя насосами, обеспечивает их чередование, защиту оборудования и контроль аварийных режимов.

Функции автоматики

• автоматическое чередование насосов;
• параллельный запуск второго насоса при пиковых нагрузках;
• защита от сухого хода;
• тепловая защита двигателя;
• контроль фаз и напряжения;
• ручной, автоматический и нулевой режим;
• подключение внешней аварийной сигнализации.

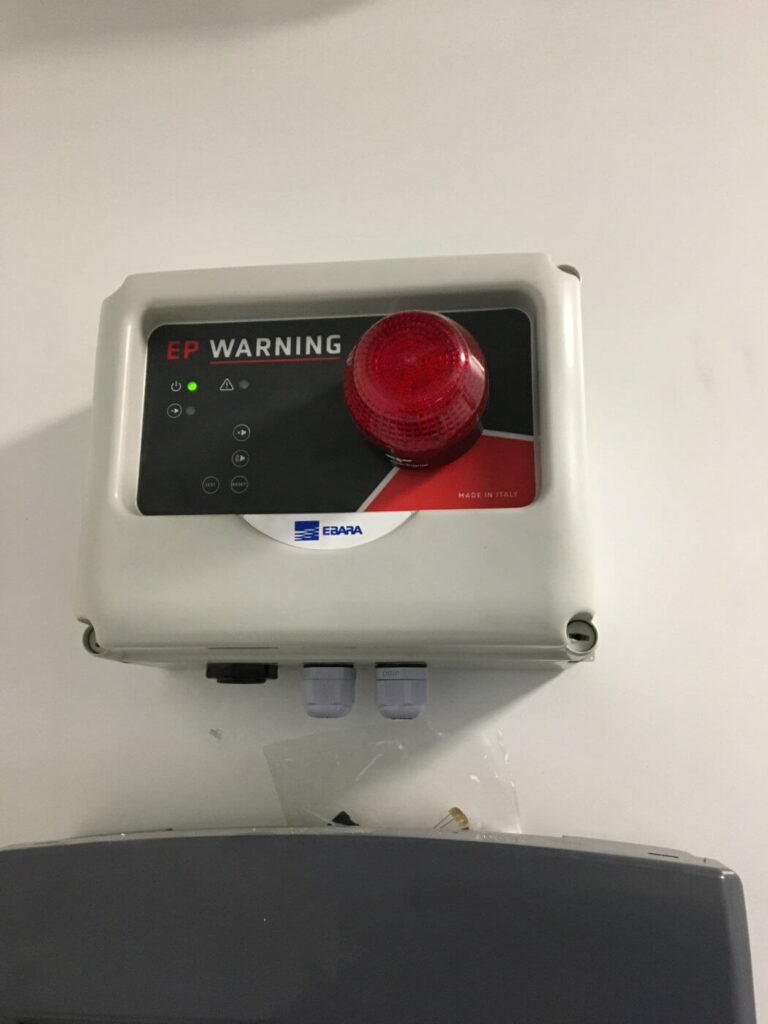

Выносная сигнализация EP Warning

Система оснащена модулем EBARA EP Warning — устройством светозвуковой сигнализации. При аварийных ситуациях он подаёт сигнал, позволяя персоналу оперативно реагировать.

Пусконаладка на объекте

Инженеры IWT выполнили настройку станции под ключ: откалибровали поплавковые выключатели, проверили насосы и протестировали аварийные режимы.

Комплексный подход — от производства до сервиса — обеспечил надёжное решение для объекта с высокими требованиями к бесперебойной работе.

Комплектация реализованной КНС
