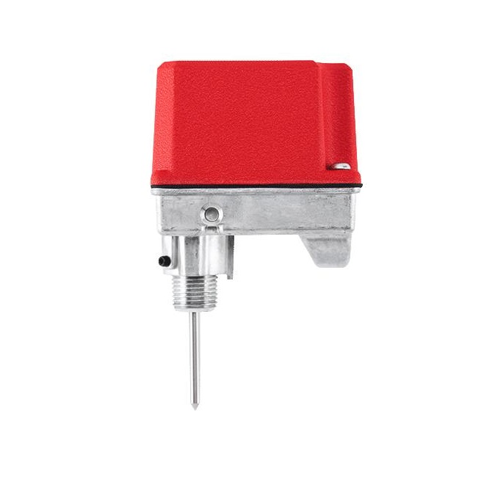

Датчик индикатора клиновой задвижки, модель PIV NRS

Подобрать, спросить, уточнить

    Цена от грн
    Профессиональные услуги:
    Консультация эксперта готовы ответить на все вопросы
    Доставка и оплата:
    Доставка и оплата по всей территории Украины
    14 дней на обмен без лишних вопросов
    Номинальный рабочий ток  15A przy 125/250V AC (переменный ток) 2,5A przy 30V DC (постоянный ток)
    Вес 0,61 кг
    Рабочая температура От -40°C до 60°C
    Степень защиты IP 67
    Сертификация FM Approved, CE



    Датчик положения предназначен для контроля положения клина в задвижках с невыдвижным штоком типа  PIV NRS в системах противопожарной защиты и водоснабжения, где требуется постоянный надзор. Данная модель оснащена двумя сухими контактами, которые информируют о  положении задвижки (открытое или закрытое). Корпус защищен от погодных условий и закреплен двумя винтами с нестандартными концами. Это защищает устройство от несанкционированного доступа. Датчики могут быть использованы как внутри, так и снаружи зданий.

    Технические данные размеров датчика индикатора клиновой задвижки, модель PIV NRS

    Рисунок 1. Размеры датчика индикатора клиновой задвижки





    Рисунок 2. Размеры датчика индикатора клиновой задвижки





    Рисунок 3. Размеры датчика положения клиновой задвижки



    Схема переключения датчика положения клиновой задвижки

    Техническая документация для скачивания:

    1. Инструкция по монтажу и эксплуатации датчика положения клиновой задвижки, модель PIV NRS (pdf, 0,2 MB)
    2. Технический каталог rapidrop (pdf, 4,7 MB)
