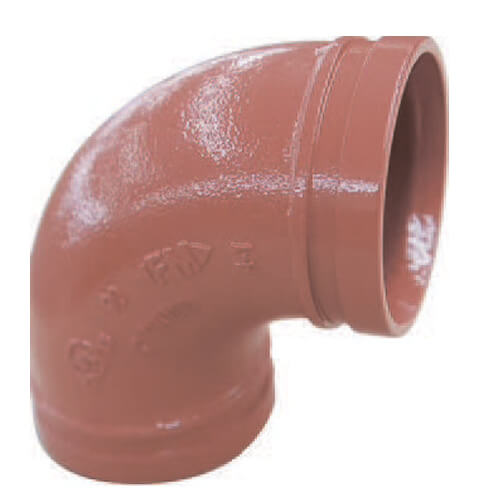

Грувлочное колено 90° Mercatura тип 90
Грувлочное колено 90° Mercatura тип 90 предназначено для изменения направления трубопровода под углом 90° в водяных системах пожаротушения. Фитинг используется в грувлочных трубопроводных системах и монтируется с помощью грувлочных муфт.
Колено применяется в спринклерных, дренчерных и других системах противопожарного водоснабжения, где важны быстрый монтаж, герметичность соединений и стабильная работа трубопровода.
Корпус изделия изготовлен из ковкого чугуна ASTM A536 Grade 65-45-12. Доступно исполнение с красным окрашиванием или оцинковкой.
Ключевое преимущество Mercatura тип 90 — международные сертификации FM и UL. Это подтверждает соответствие изделия требованиям к арматуре для пожарных систем и позволяет использовать его в ответственных проектах.
Преимущества Mercatura тип 90
- FM Approved и UL Listed — международные сертификации для пожарных систем.
- Изменение направления трубопровода под углом 90°.
- Монтаж в грувлочной системе с помощью муфты.
- Подходит для водяных систем пожаротушения.
- Корпус из ковкого чугуна ASTM A536 Grade 65-45-12.
- Рабочее давление 20,65 бар / 300 PSI.
- Доступно окрашенное и оцинкованное исполнение.
- Простое техническое обслуживание и визуальный контроль.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | Грувлочное колено 90° |
| Модель | Mercatura тип 90 |
| Диапазон размеров | DN25–DN300 |
| Наружный диаметр труб | 33,4–323,9 мм |
| Сертификация | FM, UL, PAVUS, CNBOP |
| Рабочее давление | 20,65 бар / 300 PSI |
| Температура эксплуатации | от -34 °C до +110 °C |
| Материал | Ковкий чугун ASTM A536 Grade 65-45-12 |
| Покрытие | Красное окрашивание или оцинковка |
| Применение | Водяные системы пожаротушения |
| Монтаж | Согласно инструкции по монтажу; для установки требуется грувлочная муфта |
| Обслуживание | Визуальный контроль |
Таблица размеров и артикулов
| DN | Наружный диаметр, мм | CE, мм | Вес, кг | Артикул (окраш.) | Артикул (оцинк.) |
|---|---|---|---|---|---|
| 25 | 33,4 | 57 | 0,3 | M-90-033P | M-90-033G |
| 32 | 42,4 | 70 | 0,5 | M-90-042P | M-90-042G |
| 40 | 48,3 | 70 | 0,5 | M-90-048P | M-90-048G |
| 50 | 60,3 | 83 | 0,8 | M-90-060P | M-90-060G |
| 65 | 76,1 | 95 | 1,7 | M-90-076P | M-90-076G |
| 80 | 88,9 | 108 | 2,0 | M-90-089P | M-90-089G |
| 100 | 114,3 | 127 | 3,2 | M-90-114P | M-90-114G |
| 125 | 139,7 | 140 | 5,3 | M-90-139P | M-90-139G |
| 150 | 168,3 | 165 | 7,8 | M-90-168P | M-90-168G |
| 200 | 219,1 | 197 | 13,6 | M-90-219P | M-90-219G |
| 250 | 273,0 | 229 | 28,7 | M-90-273P | M-90-273G |
| 300 | 323,9 | 254 | 33,6 | M-90-323P | M-90-323G |
Монтаж грувлочного колена 90°
| Этап | Описание |
|---|---|
| 1. Подготовка трубы | Проверьте правильность грувлочного профиля и убедитесь, что на конце трубы отсутствуют вмятины, выступы или дефекты, которые могут помешать герметизации. |
| 2. Смазка уплотнения | Проверьте совместимость уплотнения с рабочей средой и нанесите тонкий слой смазки на внешнюю поверхность и уплотнительные кромки прокладки. |
| 3. Установка прокладки | Наденьте прокладку на одну трубу так, чтобы ее кромка не выступала за край трубы. |
| 4. Выравнивание | После выравнивания концов труб расположите прокладку по центру между канавками. Прокладка не должна заходить в канавку ни на одной из труб. |
| 5. Установка корпуса муфты | Вручную наживите гайки и убедитесь, что овальная шейка болта полностью вошла в отверстие. |
| 6. Затяжка гаек | Поочередно и равномерно затяните гайки до необходимого момента с помощью ключа. |
| 7. Завершение монтажа | Для жесткой муфты зазоры на болтовых площадках должны быть равномерными, а прокладка не должна быть видимой. |
Область применения
- Спринклерные системы пожаротушения.
- Дренчерные системы пожаротушения.
- Насосные станции пожаротушения.
- Системы противопожарного водоснабжения.
- Промышленные и коммерческие трубопроводы.
- Объекты с требованиями FM и UL.
Почему FM и UL — важное преимущество
Сертификации FM и UL подтверждают соответствие колена Mercatura тип 90 международным стандартам для оборудования пожарных систем. Для проектировщиков, монтажных организаций и заказчиков это дополнительная уверенность в надежности арматуры и возможность использовать ее в ответственных инженерных системах.
Заказать грувлочное колено 90° Mercatura тип 90
Компания IWT поставляет сертифицированную арматуру Mercatura для систем пожаротушения. Поможем подобрать необходимый диаметр, исполнение покрытия и комплектующие под требования вашего проекта.
