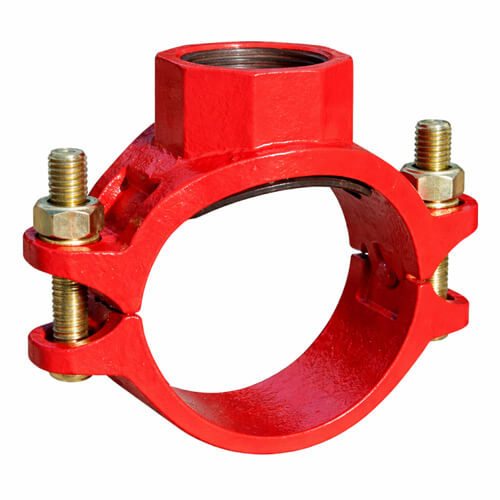

Механический тройник Mercatura тип 3J — это элемент grooved-системы с резьбовым отводом, предназначенный для создания надежного ответвления на трубопроводах водяных систем пожаротушения. Изделие позволяет выполнять монтаж без сварки, сокращает время работ на объекте и обеспечивает герметичное соединение трубопровода.
Ключевое преимущество данной позиции — наличие международных одобрений FM Approved и UL Listed. Это особенно важно для объектов, где к компонентам систем пожаротушения предъявляются повышенные требования по надежности, безопасности и соответствию международным стандартам.
Механический тройник с резьбовым отводом Mercatura 3J — практичное решение для монтажа трубопроводов в спринклерных, дренчерных и других водяных системах пожаротушения. Благодаря grooved-конструкции, широкому диапазону размеров и подтвержденному качеству FM/UL, эта арматура подходит для профессиональных проектов, где важны скорость монтажа, стабильная герметичность и надежность компонентов.
Основные характеристики
| Название | Threaded Outlet Mechanical Tee 3J / Механический тройник с резьбовым отводом, тип 3J |
|---|---|
| Диапазон размеров | DN50 × DN25 до DN300 × DN250 |
| Одобрения и сертификаты | FM, UL, PAVUS, CNBOP |
| Рабочее давление | зависит от размера и одобрения; в техническом файле указано до 34,47 бар / 500 PSI |
| Температура окружающей среды | от -34 °C до +110 °C |
| Материал корпуса | Высокопрочный чугун ASTM A536 Grade 65-45-12 |
| Уплотнение | EPDM |
| Покрытие | Красная окраска или оцинковка |
| Применение | Водяные системы пожаротушения |
| Монтаж | В соответствии с инструкцией производителя |
| Обслуживание | Визуальный осмотр |
Преимущества
- FM Approved и UL Listed — важное преимущество для профессиональных систем пожаротушения.
- Резьбовой отвод для удобного подключения дополнительных элементов системы.
- Монтаж без сварочных работ, что ускоряет установку на объекте.
- Корпус из высокопрочного чугуна и EPDM-уплотнение для стабильной работы в водяных системах.
- Два варианта исполнения: красная окраска или оцинковка.
Таблица размеров и артикулов
| Магистральная труба, мм | Отвод, мм | Макс. рабочее давление, PSI | Размер отверстия, мм | W / X, мм | Y, мм | Z, мм | V, мм | Болт/гайка, мм | Вес, кг | Артикул, красная окраска | Артикул, оцинкованный |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 60,3 | 33,7 | 500 | 38 | 37 | 134 | 70 | 62 | M12×65 | 0,81 | M-3J-060033P | M-3J-060033G |
| 60,3 | 42,4 | 500 | 44,5 | 37 | 134 | 77 | 65 | M12×65 | 0,92 | M-3J-060042P | M-3J-060042G |
| 60,3 | 48,3 | 500 | 44,5 | 37 | 134 | 77 | 65 | M12×65 | 0,98 | M-3J-060048P | M-3J-060048G |
| 76,1 | 33,4 | 500 | 38 | 45 | 151 | 68 | 66 | M12×75 | 1,17 | M-3J-076033P | M-3J-076033G |
| 76,1 | 42,4 | 500 | 44,5 | 45 | 151 | 76 | 68 | M12×75 | 1,27 | M-3J-076042P | M-3J-076042G |
| 76,1 | 48,3 | 500 | 51 | 45 | 151 | 83 | 69 | M12×75 | 1,33 | M-3J-076048P | M-3J-076048G |
| 88,9 | 33,4 | 500 | 38 | 52 | 161 | 68 | 72 | M12×75 | 1,25 | M-3J-089033P | M-3J-089033G |
| 88,9 | 42,4 | 500 | 44,5 | 52 | 161 | 75 | 74 | M12×75 | 1,36 | M-3J-089042P | M-3J-089042G |
| 88,9 | 48,3 | 500 | 51 | 52 | 161 | 82 | 75 | M12×75 | 1,43 | M-3J-089048P | M-3J-089048G |
| 88,9 | 60,3 | 500 | 64 | 52 | 161 | 95 | 79 | M12×75 | 1,56 | M-3J-089060P | M-3J-089060G |
| 114,3 | 33,4 | 500 | 38 | 65 | 188 | 69 | 87 | M12×75 | 1,45 | M-3J-114033P | M-3J-114033G |
| 114,3 | 42,4 | 500 | 44,5 | 65 | 188 | 75 | 89 | M12×75 | 1,58 | M-3J-114042P | M-3J-114042G |
| 114,3 | 48,3 | 500 | 51 | 65 | 188 | 83 | 89 | M12×75 | 1,67 | M-3J-114048P | M-3J-114048G |
| 114,3 | 60,3 | 500 | 64 | 65 | 188 | 95 | 93 | M12×75 | 1,86 | M-3J-114060P | M-3J-114060G |
| 114,3 | 76,1 | 500 | 70 | 65 | 188 | 101 | 97 | M12×75 | 2,05 | M-3J-114076P | M-3J-114076G |
| 114,3 | 88,9 | 500 | 89 | 65 | 188 | 122 | 100 | M12×75 | 2,31 | M-3J-114089P | M-3J-114089P |
| 139,7 | 33,4 | 500 | 38 | 78 | 232 | 68 | 100 | M16×85 | 2,08 | M-3J-139033P | M-3J-139033G |
| 139,7 | 42,4 | 500 | 44,5 | 78 | 232 | 75 | 103 | M16×85 | 2,23 | M-3J-139042P | M-3J-139042G |
| 139,7 | 48,3 | 500 | 51 | 78 | 232 | 81 | 103 | M16×85 | 2,31 | M-3J-139048P | M-3J-139048G |
| 139,7 | 60,3 | 500 | 64 | 78 | 232 | 95 | 107 | M16×85 | 2,53 | M-3J-139060P | M-3J-139060G |
| 139,7 | 76,1 | 500 | 70 | 78 | 232 | 103 | 110 | M16×85 | 2,86 | M-3J-139076P | M-3J-139076G |
| 139,7 | 88,9 | 500 | 89 | 78 | 232 | 120 | 114 | M16×85 | 3,10 | M-3J-139089P | M-3J-139089G |
| 168,3 | 33,4 | 500 | 38 | 97 | 126 | 116 | 260 | M16×85 | 2,34 | M-3J-168033P | M-3J-168033G |
| 168,3 | 42,4 | 500 | 44,5 | 97 | 126 | 118 | 260 | M16×85 | 2,51 | M-3J-168042P | M-3J-168042G |
| 168,3 | 48,3 | 500 | 51 | 97 | 126 | 119 | 260 | M16×85 | 2,58 | M-3J-168048P | M-3J-168048G |
| 168,3 | 60,3 | 500 | 64 | 97 | 126 | 122 | 260 | M16×85 | 2,85 | M-3J-168060P | M-3J-168060G |
| 168,3 | 76,1 | 500 | 70 | 97 | 126 | 124 | 260 | M16×85 | 3,15 | M-3J-168076P | M-3J-168076G |
| 168,3 | 88,9 | 500 | 89 | 97 | 126 | 129 | 260 | M16×85 | 3,44 | M-3J-168089P | M-3J-168089G |
| 168,3 | 114,3 | 500 | 114 | 97 | 128 | — | 260 | M16×85 | — | M-3J-168114P | M-3J-168114G |
| 219,1 | 33,4 | 500 | 38 | 123 | 154 | 142 | 328 | M20×115 | 3,82 | M-3J-219033P | M-3J-219033G |
| 219,1 | 42,4 | 500 | 44,5 | 123 | 154 | 144 | 328 | M20×115 | 4,02 | M-3J-219042P | M-3J-219042G |
| 219,1 | 48,3 | 500 | 51 | 123 | 154 | 145 | 328 | M20×115 | 4,16 | M-3J-219048P | M-3J-219048G |
| 219,1 | 60,3 | 500 | 64 | 123 | 154 | 148 | 328 | M20×115 | 4,47 | M-3J-219060P | M-3J-219060G |
| 219,1 | 76,1 | 500 | 70 | 123 | 154 | 150 | 328 | M20×115 | 4,78 | M-3J-219076P | M-3J-219076G |
| 219,1 | 88,9 | 500 | 89 | 123 | 154 | 155 | 328 | M20×115 | 5,13 | M-3J-219089P | M-3J-219089G |
| 219,1 | 114,3 | 500 | 114 | 123 | 154 | — | 328 | M20×115 | — | M-3J-219114P | M-3J-219114G |
Нужна помощь с подбором grooved-арматуры для систем пожаротушения?
Специалисты IWT помогут подобрать механические тройники, муфты и другие компоненты Mercatura под параметры вашего объекта, диаметры трубопроводов, рабочее давление и требования проекта.
Телефон: 044 594 74 74
Email: info@iwt.com.ua
Сайт: www.iwt.ua
Примечание: технические данные приведены для ознакомления. Для проектирования, подбора и монтажа необходимо использовать актуальную техническую документацию производителя.
