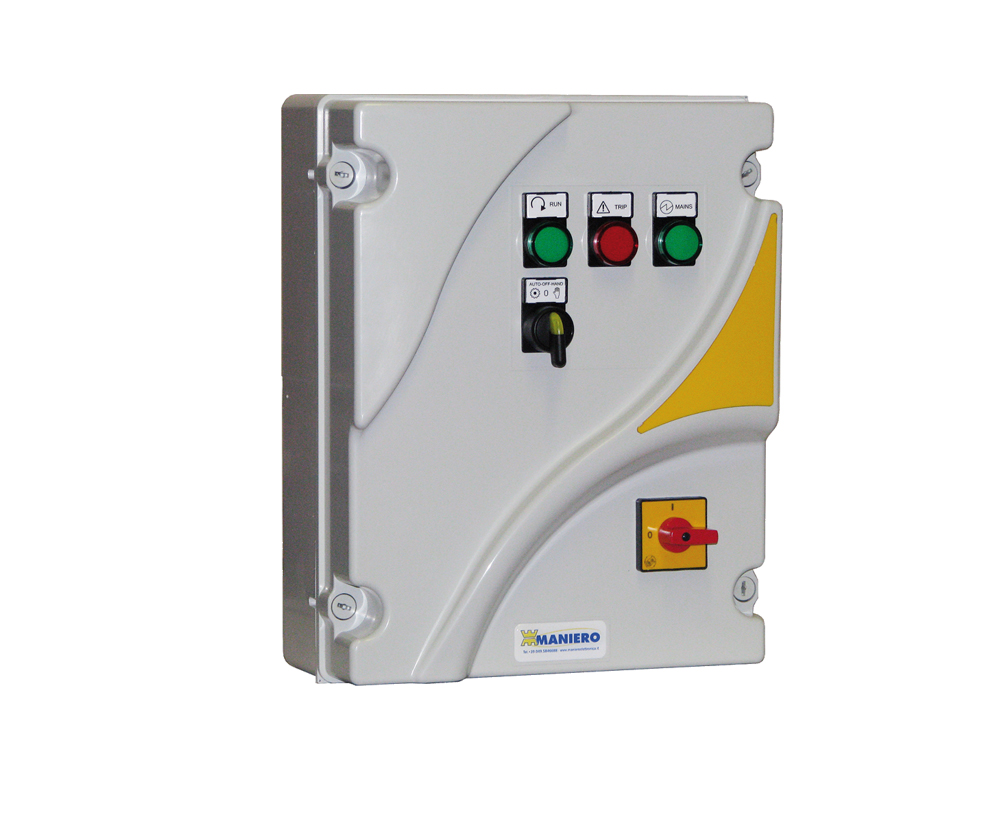

Электрические щиты управления Ebara серии QM1 для 1-фазных канализационных и дренажных электронасосов 230В (поверхностных и погружных) с тепловой защитой.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Источник питания: 1-фазный переменный ток напряжением 230 В ±10% с частотой 50 или 60 Гц
- Главный выключатель, срабатывающий при открывании дверцы
- Трансформатор для цепи управления
- Контактор
- Класс защиты: IP55
ВХОДЫ
4 входа особо низкого напряжения:
- аварийный останов (например, по сигналу поплавкового реле для защиты от сухого хода) в АВАРИЙНОМ и РУЧНОМ режимах
- функциональный пуск и останов (например, по сигналу поплавкового реле)
- аварийный сигнал высокого уровня
- останов двигателя из-за срабатывания термореле
КОМАНДЫ И СИГНАЛЫ
- Переключатель для выбора режима (автоматического или ручного) или выключения
- 3 контрольные лампы:
— питание включено
— насос работает
— сработала защита
АВАРИЙНЫЕ СИГНАЛЫ И ЗАЩИТНЫЕ УСТРОЙСТВА
- Термореле, реагирующее на обрыв фазы, с самостоятельным восстановлением исходного состояния
- Плавкие предохранители цепей электродвигателя
- Плавкие предохранители цепей управления
- Выход тревожного сигнала переменного тока напряжением 24 в (при перегрузке или достижении максимального уровня)
- Останов двигателя из-за срабатывания термореле
УСЛОВИЯ РАБОТЫ
- Наружная температура — от -5 до 40°С
- Относительная влажность — 50% при максимальной температуре 40°C
ПРИМЕЧАНИЯ
- Номинальная мощность указана приблизительно, выбирайте защитный корпус по току потребления двигателя.
- Корпус из термопласта (Р)
- Предусмотрена возможность установки пускового конденсатора
