Насосные станции EBARA 2GP MATRIX с двумя горизонтальными многоступенчатыми насосами из нержавеющей стали серии MATRIX. Компактные насосные станции повышения давления поставляются полностью готовыми к подключению.
Два насоса серии MATRIX с самовентилирующимся двухполюсным асинхронным двигателем, класс эффективности IE3 для трехфазных двигателей мощностью от 0,75 кВт. Система стандартно оснащена панелью управления с переменным насосом и предназначена для установки резервуаров для хранения (по запросу).
Применение
водоснабжения зданий и предприятий
различных систем промышленного водоснабжения
полива садов, парков и спортивных полей
Особенности
Максимальная температура жидкости: 50 ° C.
Максимальное рабочее давление: 10 бар.
Вода с максимальным содержанием твердых частиц: 50ppm (размер частиц 0,1-0,25 мм или меньше), без газа или едких и агрессивных веществ.
Максимальное содержание хлора: 500 частей на миллион.
Высота не более 1000 м над ур. моря.
Влажность 50% без конденсации.
Окружающая среда защищена от атмосферных воздействий.
Материалы (насос)
Корпус, рабочее колесо и вал насоса из AISI 304
Торцевое уплотнение из керамики / углерода / EPDM
Технические характеристики двигателя
Двигатель IE3, начиная с 0,75 кВт
Самовентилируемый 2-полюсный асинхронный двигатель
Класс изоляции F
Степень защиты IP44
Однофазное напряжение 230 В ± 10% 50 Гц, трехфазное напряжение 230/400 В ± 10% 50 Гц

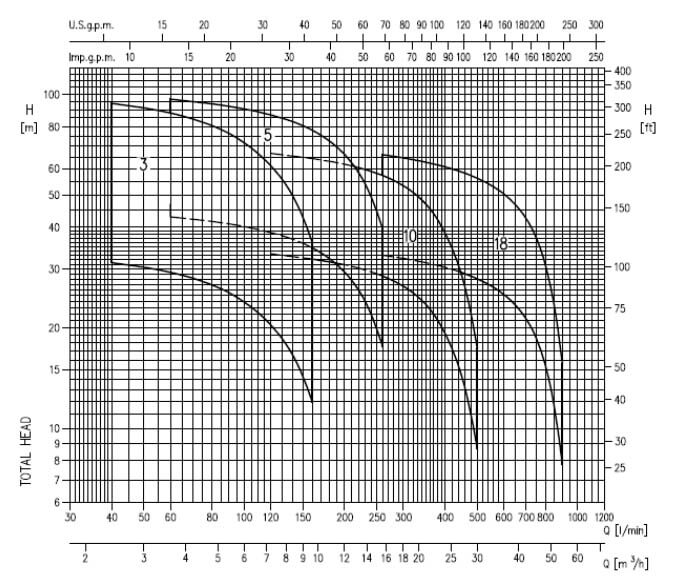

Гидравлические характеристики насосных станций EBARA 2GP MATRIX
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
В составе насосной станции:
два горизонтальных многоступенчатых насоса серии MATRIX с 2-полюсными асинхронными двигателями класса эффективности IE2 (для трехфазных двигателей мощностью от 0,65 кВт);
контроллер: панель управления с системой смены работающего насоса;
реле давления насоса;
коррозионностойкие материалы для всех компонентов, контактирующих с жидкостями;
оцинкованная стальная основа;
коллекторы из оцинкованной стали (AISI 304, AISI 316 доступны по запросу).
запорные клапаны на каждом насосе;
обратный клапан на стороне входа на каждом насосе;
манометр со стороны подачи;
предусмотрено подключение к накопительному резервуару на напорной стороне;
предусмотрено подключение к внешним источникам воздуха;
предусмотрено подключение к устройствам защиты от сухого хода;
запуск / останов двигателя контролируется двумя реле давления;
дополнительное подключение к поплавковым выключателям или реле минимального давления для защиты от «сухого» хода;
переключение последовательности запуска насосов при каждом пуске.• Мощность: — однофазный 230 В, 50 Гц — трехфазный 400В, 50 Гц
Прямой пуск.
Плавкие предохранители силового контура.
Плавкие предохранители вспомогательного контура.
Степень защиты IP 55.
Главный выключатель с блокировкой двери.
Режим «Авто — 0 — Ручной» для пуска каждого насоса.
Перезапуск тепловой защиты.
Предупреждающие светодиоды:— наличие сети— работа двигателя — сигнализация уровня (с дополнительным поплавковым выключателем) — защита двигателя (только для трехфазной версии)
предусмотрен выход для аварийного сигнала.Характеристики насоса смотрите в технической спецификации насоса MATRIX.
Маркировка насосных станций EBARA 2GP CVM
2
GP
ПУСТО
MATRIX 5-4T /0.9
M
EFC
2
Количество рабочих насосов
GP
Скорость GP = фиксированная скорость GPE=переменная скорость
MATRIX 5-4T /0.9
Название серии и модели насосов
M
Однофазная модель ПУСТО – трехфазная модель
EFC
Тип управления: ПУСТО – фиксированная скорость EP-E EFC= один преобразователь частоты MFC= преобразователь частоты для каждого насоса ESPM = E-SPD-MT ESPT = E-SPD-TT
