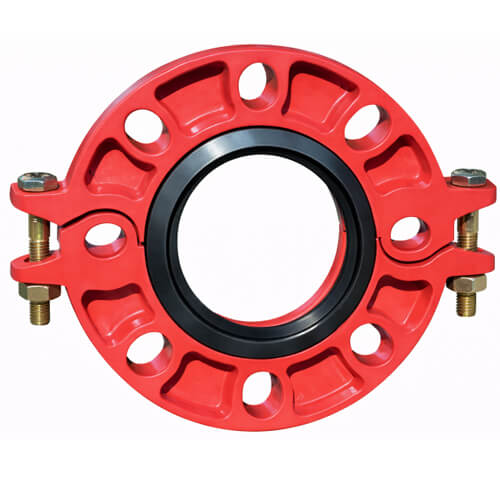

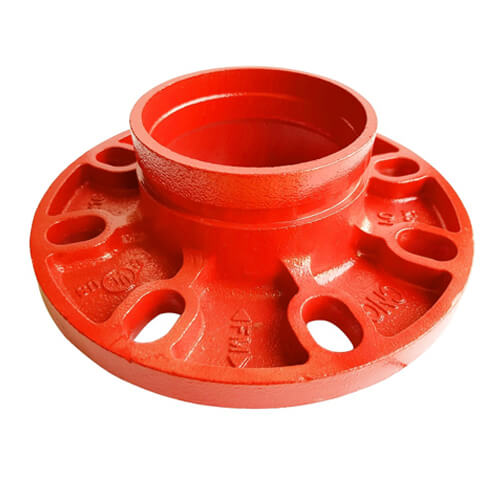

Фланцевый грувлочный адаптер Mercatura 321G предназначен для перехода с фланцевого соединения на грувлочную систему трубопровода в водяных системах пожаротушения. Адаптер позволяет быстро интегрировать фланцевое оборудование в грувлочный трубопровод без сложных монтажных работ и сварки.
Mercatura 321G используется в спринклерных, дренчерных и других системах противопожарного водоснабжения. Решение подходит для насосных станций пожаротушения, технических помещений и трубопроводов, где важны герметичность, надежность и быстрый монтаж.
Корпус адаптера изготовлен из высокопрочного ковкого чугуна ASTM A536 Grade 65-45-12. Доступно исполнение с красным окрашиванием или оцинковкой для защиты от коррозии и долговечной эксплуатации.
Ключевое преимущество Mercatura 321G — международные сертификации FM и UL. Это подтверждает соответствие адаптера международным требованиям к оборудованию для пожарных систем и позволяет использовать его в ответственных проектах с повышенными требованиями к безопасности.
Преимущества Mercatura 321G
- FM Approved и UL Listed — международные сертификации для пожарных систем.
- Быстрый переход с фланцевого соединения на грувлочную систему.
- Монтаж без сварки.
- Подходит для водяных систем пожаротушения.
- Корпус из ковкого чугуна ASTM A536 Grade 65-45-12.
- Рабочее давление до 20,65 бар / 300 PSI.
- Доступно окрашенное и оцинкованное исполнение.
- Простое техническое обслуживание и визуальный контроль.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | Фланцевый грувлочный адаптер |
| Модель | Mercatura 321G |
| Диапазон размеров | DN50–DN125 |
| Наружный диаметр труб | 60,3–139,7 мм |
| Сертификация | FM, UL, PAVUS |
| Рабочее давление | 20,65 бар / 300 PSI |
| Температура эксплуатации | от -34 °C до +110 °C |
| Материал корпуса | Ковкий чугун ASTM A536 Grade 65-45-12 |
| Покрытие | Красное окрашивание или оцинковка |
| Применение | Водяные системы пожаротушения |
| Монтаж | Согласно инструкции по монтажу |
| Обслуживание | Визуальный контроль |
Таблица размеров и артикулов
| DN | Наружный диаметр, мм | EE, мм | Вес, кг | Артикул (окраш.) | Артикул (оцинк.) |
|---|---|---|---|---|---|
| 50 | 60,3 | 70 | 1,5 | M-321G-060P | M-321G-060G |
| 65 | 76,1 | 70 | 1,9 | M-321G-076P | M-321G-076G |
| 80 | 88,9 | 70 | 2,3 | M-321G-089P | M-321G-089G |
| 100 | 114,3 | 80 | 3,5 | M-321G-0114P | M-321G-0114G |
| 125 | 139,7 | 80 | 4,0 | M-321G-0139P | M-321G-0139G |
Монтаж фланцевого грувлочного адаптера
| Этап | Описание |
|---|---|
| 1. Подготовка трубы | Проверьте правильность грувлочного профиля и отсутствие дефектов на концах трубы. |
| 2. Смазка уплотнения | Нанесите тонкий слой смазки на внешнюю поверхность и уплотнительные кромки прокладки. |
| 3. Установка прокладки | Наденьте прокладку на трубу и убедитесь, что она не выступает за край трубы. |
| 4. Выравнивание | Выровняйте элементы и расположите прокладку по центру между канавками. |
| 5. Установка корпуса | Установите корпус адаптера и вручную наживите гайки. |
| 6. Затяжка гаек | Поочередно и равномерно затяните гайки до необходимого момента. |
| 7. Завершение монтажа | Проверьте равномерность зазоров и правильность установки уплотнения. |
Область применения
- Спринклерные системы пожаротушения.
- Дренчерные системы пожаротушения.
- Насосные станции пожаротушения.
- Системы противопожарного водоснабжения.
- Промышленные и коммерческие объекты.
- Проекты с требованиями FM и UL.
Почему FM и UL — важное преимущество
Сертификации FM и UL подтверждают соответствие адаптера международным стандартам пожарной безопасности. Для проектировщиков и заказчиков это гарантия надежности оборудования и возможность использования продукции в ответственных инженерных системах.
Заказать фланцевый грувлочный адаптер Mercatura 321G
Компания IWT поставляет сертифицированную арматуру Mercatura для систем пожаротушения. Поможем подобрать необходимый типоразмер и комплектующие под ваш проект.
Телефон: 044 594 74 74
Email: info@iwt.com.ua
Сайт: www.iwt.ua
Обращайтесь в IWT — подготовим техническую консультацию и коммерческое предложение.
