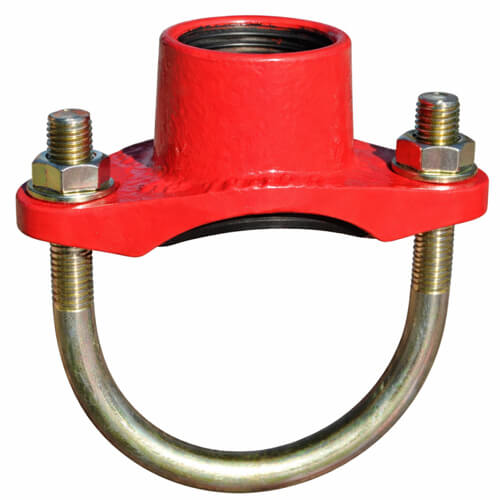

    Механический спринклерный тройник Mercatura тип 3L — это элемент grooved-системы для создания ответвления на трубопроводах водяных систем пожаротушения. Конструкция со скобой U-bolt обеспечивает быстрый монтаж, надежную фиксацию на трубе и герметичное соединение без сварочных работ.

    Ключевое преимущество изделия — наличие международных одобрений FM Approved и UL Listed. Это особенно важно для объектов, где к компонентам систем пожаротушения предъявляются повышенные требования по надежности, безопасности и соответствию международным стандартам.

    Основные характеристики

    Название Mechanical Sprinkler Tee U-bolt 3L / Механический спринклерный тройник со скобой, тип 3L
    Диапазон размеров DN50 × DN25 до DN300 × DN250
    Одобрения и сертификаты FM, UL, PAVUS, CNBOP
    Рабочее давление до 24 бар / 350 PSI
    Температура окружающей среды от -34 °C до +110 °C
    Материал корпуса Высокопрочный чугун ASTM A536 Grade 65-45-12
    Уплотнение EPDM
    Болты и гайки Термообработанные электрооцинкованные болты с овальной шейкой и усиленные шестигранные гайки
    Покрытие Красная окраска или оцинковка
    Применение Водяные системы пожаротушения
    Обслуживание Визуальный осмотр

    Преимущества

    • FM Approved и UL Listed — значимое преимущество для проектов с высокими требованиями к пожарной безопасности.
    • Быстрое создание ответвления на трубопроводе без сварки.
    • Надежная фиксация благодаря конструкции U-bolt.
    • Корпус из высокопрочного чугуна и EPDM-уплотнение для стабильной работы в водяных системах пожаротушения.
    • Два варианта исполнения: красная окраска или оцинковка.

    Таблица размеров и артикулов

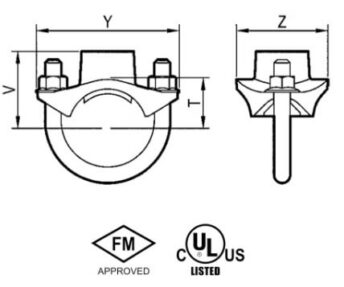

    Механический тройник U-bolt 3L Mercatura FM UL -чертеж

    Магистральная труба, мм Ответвление, мм Макс. рабочее давление, PSI Размер отверстия, мм Y, мм Z, мм V, мм T, мм Болт/гайка, мм Вес, кг Артикул, красная окраска Артикул, оцинкованный
    42,4 21,3 350 30,5 88 57 46 28 M10×68×38 0,32 M-3L-042021P M-3L-042021G
    42,4 26,9 350 30,5 88 57 46 30 M10×68×38 0,34 M-3L-042027P M-3L-042027G
    42,4 33,4 350 30,5 88 57 52 34 M10×68×38 0,40 M-3L-042033P M-3L-042033G
    48,3 21,3 350 30,5 88 57 45 31 M10×68×38 0,32 M-3L-048021P M-3L-048021G
    48,3 26,9 350 30,5 88 57 48 33 M10×68×38 0,34 M-3L-048027P M-3L-048027G
    48,4 33,4 350 30,5 88 57 55 37 M10×68×38 0,40 M-3L-048033P M-3L-048033G
    60,3 21,3 350 30,5 94 57 51 37 M10×74×47 0,33 M-3L-060021P M-3L-060021G
    60,3 26,9 350 30,5 94 57 54 39 M10×68×38 0,35 M-3L-060027P M-3L-060027G
    60,3 33,4 350 30,5 94 57 61 43 M10×74×47 0,41 M-3L-060033P M-3L-060033G
    76,1 21,3 350 30,5 108 57 59 45 M10×89×57 0,33 M-3L-076021P M-3L-076021G
    76,1 26,9 350 30,5 108 57 62 47 M10×89×57 0,35 M-3L-076027P M-3L-060027G
    76,1 33,4 350 30,5 108 57 69 51 M10×89×57 0,41 M-3L-076033P M-3L-060033G

    Монтаж

    Этап Описание
    1. Подготовка трубы Очистить поверхность уплотнения в пределах 16 мм от отверстия и проверить ее на наличие дефектов. Не сверлить отверстие на сварном шве.
    2. Удаление заусенцев Если на отверстии есть заусенцы или остатки металла, их необходимо удалить перед монтажом, чтобы не повредить уплотнение и избежать протечек.
    3. Установка уплотнения Правильно установить EPDM-уплотнение в корпус ответвления.
    4. Выравнивание Разместить корпус над отверстием трубы так, чтобы позиционирующий бурт попал в отверстие. Установить U-bolt с противоположной стороны и наживить гайки вручную.
    5. Затягивание гаек Постепенно и равномерно затянуть гайки до рекомендованного момента затяжки.
    6. Завершение монтажа Проверить правильность сборки и фиксации изделия.

    Внимание: правильная затяжка болтов обязательна для достижения заявленных рабочих характеристик. Чрезмерная или недостаточная затяжка может привести к повреждению соединения, снижению герметичности или разъединению трубопровода.

    Примечание: технические данные приведены для ознакомления. Для проектирования и монтажа необходимо использовать актуальную техническую документацию производителя.
