    Механічний спринклерний трійник Mercatura тип 3L — це елемент grooved-системи для створення відгалуження на трубопроводах водяних систем пожежогасіння. Конструкція зі скобою U-bolt забезпечує швидкий монтаж, надійну фіксацію на трубі та герметичне з’єднання без зварювання.

    Важлива перевага виробу — наявність міжнародних схвалень FM Approved та UL Listed, що підтверджує відповідність високим вимогам до компонентів систем пожежогасіння. Також продукт має сертифікації PAVUS та CNBOP.

    Основні характеристики

    Назва Mechanical Sprinkler Tee U-bolt 3L / Механічний спринклерний трійник зі скобою, тип 3L
    Діапазон розмірів DN50 × DN25 до DN300 × DN250
    Схвалення та сертифікати FM, UL, PAVUS, CNBOP
    Робочий тиск до 24 бар / 350 PSI
    Температура навколишнього середовища від -34 °C до +110 °C
    Матеріал корпусу Високоміцний чавун ASTM A536 Grade 65-45-12
    Ущільнення EPDM
    Болти та гайки Термооброблені електрооцинковані болти з овальною шийкою та посилені шестигранні гайки
    Покриття Червоне фарбування або оцинкування
    Застосування Водяні системи пожежогасіння
    Обслуговування Візуальний огляд

    Переваги

    • FM Approved та UL Listed — вагома перевага для проєктів із підвищеними вимогами до пожежної безпеки.
    • Швидке створення відгалуження на трубопроводі без зварювальних робіт.
    • Надійна фіксація завдяки U-bolt конструкції.
    • Корпус із високоміцного чавуну та EPDM-ущільнення для стабільної роботи у водяних системах пожежогасіння.
    • Два варіанти виконання: фарбований червоний або оцинкований.

    Таблиця розмірів і артикулів

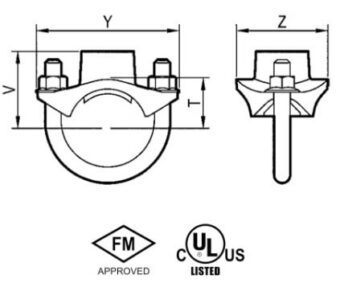

    Креслення-Механічний спринклерний трійник зі скобою тип 3L

    Магістральна труба, мм Відгалуження, мм Макс. робочий тиск, PSI Розмір отвору, мм Y, мм Z, мм V, мм T, мм Болт/гайка, мм Вага, кг Артикул, червоне фарбування Артикул, оцинкований
    42,4 21,3 350 30,5 88 57 46 28 M10×68×38 0,32 M-3L-042021P M-3L-042021G
    42,4 26,9 350 30,5 88 57 46 30 M10×68×38 0,34 M-3L-042027P M-3L-042027G
    42,4 33,4 350 30,5 88 57 52 34 M10×68×38 0,40 M-3L-042033P M-3L-042033G
    48,3 21,3 350 30,5 88 57 45 31 M10×68×38 0,32 M-3L-048021P M-3L-048021G
    48,3 26,9 350 30,5 88 57 48 33 M10×68×38 0,34 M-3L-048027P M-3L-048027G
    48,4 33,4 350 30,5 88 57 55 37 M10×68×38 0,40 M-3L-048033P M-3L-048033G
    60,3 21,3 350 30,5 94 57 51 37 M10×74×47 0,33 M-3L-060021P M-3L-060021G
    60,3 26,9 350 30,5 94 57 54 39 M10×68×38 0,35 M-3L-060027P M-3L-060027G
    60,3 33,4 350 30,5 94 57 61 43 M10×74×47 0,41 M-3L-060033P M-3L-060033G
    76,1 21,3 350 30,5 108 57 59 45 M10×89×57 0,33 M-3L-076021P M-3L-076021G
    76,1 26,9 350 30,5 108 57 62 47 M10×89×57 0,35 M-3L-076027P M-3L-060027G
    76,1 33,4 350 30,5 108 57 69 51 M10×89×57 0,41 M-3L-076033P M-3L-060033G

    Монтаж

    Етап Опис
    1. Підготовка труби Очистити поверхню ущільнення в межах 16 мм від отвору та перевірити її на дефекти. Не свердлити отвір на зварному шві.
    2. Видалення задирок Якщо на отворі є задирки або залишки металу, їх потрібно видалити перед монтажем, щоб не пошкодити ущільнення та уникнути протікання.
    3. Встановлення ущільнення Правильно вставити EPDM-ущільнення в корпус відгалуження.
    4. Вирівнювання Розмістити корпус над отвором труби так, щоб позиціонувальний бурт потрапив у отвір. Встановити U-bolt з протилежного боку та наживити гайки вручну.
    5. Затягування гайок Поступово та рівномірно затягнути гайки до рекомендованого моменту затягування.
    6. Завершення монтажу Перевірити правильність складання та фіксації виробу.

    Увага: правильне затягування болтів є обов’язковою умовою для досягнення заявлених робочих характеристик. Надмірне або недостатнє затягування може призвести до пошкодження з’єднання, зниження герметичності або роз’єднання трубопроводу.

    Примітка: технічні дані наведені для ознайомлення. Для проєктування та монтажу необхідно використовувати актуальну технічну документацію виробника.
