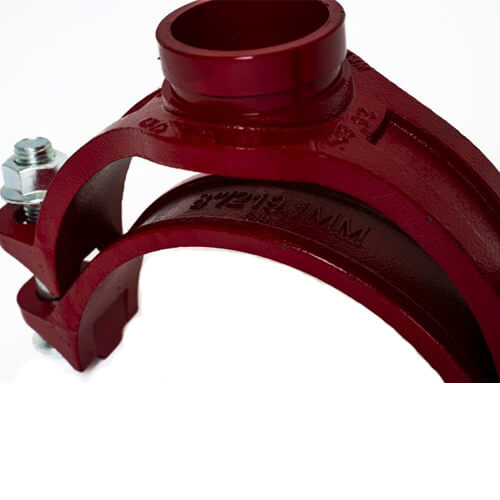

Механический тройник Mercatura тип 3G — это элемент grooved-системы с муфтовым отводом, предназначенный для создания ответвления на трубопроводах водяных систем пожаротушения. Изделие устанавливается на подготовленное отверстие в трубе и позволяет выполнить надежное подключение без сварочных работ.
Ключевое преимущество модели 3G — наличие международных одобрений FM Approved и UL Listed. Это подтверждает соответствие изделия высоким требованиям к компонентам систем пожаротушения и делает его оптимальным решением для профессиональных объектов.
Механический тройник с муфтовым отводом Mercatura 3G применяется в спринклерных, дренчерных и других водяных системах пожаротушения, где важны скорость монтажа, стабильная герметичность и подтвержденное качество арматуры. Благодаря широкому диапазону размеров, корпусу из высокопрочного чугуна и сертификации FM/UL изделие подходит для промышленных, коммерческих и жилых объектов с повышенными требованиями к безопасности.
Основные характеристики
| Название | Grooved Outlet Mechanical Tee 3G / Механический тройник с муфтовым отводом, тип 3G |
|---|---|
| Диапазон размеров | DN50 × DN25 до DN300 × DN250 |
| Одобрения и сертификаты | FM, UL, PAVUS, CNBOP |
| Рабочее давление | зависит от размера и одобрения; в техническом файле указано до 34,47 бар / 500 PSI, на сайте — 20,65 бар / 300 PSI |
| Температура окружающей среды | от -34 °C до +110 °C |
| Материал корпуса | Высокопрочный чугун ASTM A536 Grade 65-45-12 |
| Покрытие | Красная окраска или оцинковка |
| Применение | Водяные системы пожаротушения |
| Монтаж | В соответствии с инструкцией производителя |
| Обслуживание | Визуальный осмотр |
Преимущества
- FM Approved и UL Listed — важное преимущество для систем пожаротушения с высокими требованиями к надежности.
- Муфтовый отвод для быстрого подключения к трубопроводу без сварки.
- Корпус из высокопрочного чугуна для стабильной эксплуатации.
- Подходит для водяных систем пожаротушения: спринклерных, дренчерных и других решений.
- Доступны два варианта исполнения: красная окраска или оцинковка.

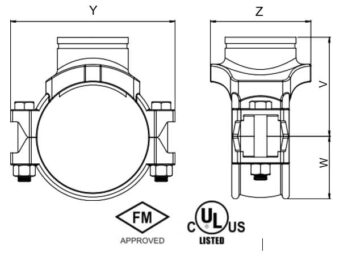

Таблица размеров и артикулов
| Магистральная труба, мм | Отвод, мм | Макс. рабочее давление, PSI | Размер отверстия, мм | W / X, мм | Y, мм | Z, мм | V, мм | Болт/гайка, мм | Вес, кг | Артикул, красная окраска | Артикул, оцинкованный |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 60,3 | 33,7 | 500 | 38 | 37 | 134 | 70 | 64 | M12×65 | 0,85 | M-3G-060033P | M-3G-060033G |
| 60,3 | 42,4 | 500 | 44,5 | 37 | 134 | 77 | 65 | M12×65 | 0,89 | M-3G-060042P | M-3G-060042G |
| 60,3 | 48,3 | 500 | 44,5 | 37 | 134 | 77 | 65 | M12×65 | 0,91 | M-3G-060048P | M-3G-060048G |
| 76,1 | 33,4 | 500 | 38 | 45 | 151 | 68 | 76 | M12×75 | 1,19 | M-3G-076033P | M-3G-076033G |
| 76,1 | 42,4 | 500 | 44,5 | 45 | 151 | 76 | 76 | M12×75 | 1,22 | M-3G-076042P | M-3G-076042G |
| 76,1 | 48,3 | 500 | 51 | 45 | 151 | 83 | 76 | M12×75 | 1,27 | M-3G-076048P | M-3G-076048G |
| 88,9 | 33,4 | 500 | 38 | 52 | 161 | 68 | 82 | M12×75 | 1,28 | M-3G-089033P | M-3G-089033G |
| 88,9 | 42,4 | 500 | 44,5 | 52 | 161 | 75 | 82 | M12×75 | 1,31 | M-3G-089042P | M-3G-089042G |
| 88,9 | 48,3 | 500 | 51 | 52 | 161 | 82 | 82 | M12×75 | 1,37 | M-3G-089048P | M-3G-089048G |
| 88,9 | 60,3 | 500 | 64 | 52 | 161 | 95 | 82 | M12×75 | 1,44 | M-3G-089060P | M-3G-089060G |
| 114,3 | 33,4 | 500 | 38 | 65 | 188 | 69 | 96 | M12×75 | 1,52 | M-3G-114033P | M-3G-114033G |
| 114,3 | 42,4 | 500 | 44,5 | 65 | 188 | 75 | 96 | M12×75 | 1,55 | M-3G-114042P | M-3G-114042G |
| 114,3 | 48,3 | 500 | 51 | 65 | 188 | 83 | 96 | M12×75 | 1,62 | M-3G-114048P | M-3G-114048G |
| 114,3 | 60,3 | 500 | 64 | 65 | 188 | 95 | 96 | M12×75 | 1,75 | M-3G-114060P | M-3G-114060G |
| 114,3 | 76,1 | 500 | 70 | 65 | 188 | 101 | 97 | M12×75 | 1,93 | M-3G-114076P | M-3G-114076G |
| 114,3 | 88,9 | 500 | 89 | 65 | 188 | 122 | 97 | M12×75 | 2,07 | M-3G-114089P | M-3G-114089P |
| 139,7 | 33,4 | 500 | 38 | 78 | 232 | 68 | 110 | M16×85 | 2,15 | M-3G-139033P | M-3G-139033G |
| 139,7 | 42,4 | 500 | 44,5 | 78 | 232 | 75 | 110 | M16×85 | 2,19 | M-3G-139042P | M-3G-139042G |
| 139,7 | 48,3 | 500 | 51 | 78 | 232 | 81 | 110 | M16×85 | 2,26 | M-3G-139048P | M-3G-139048G |
| 139,7 | 60,3 | 500 | 64 | 78 | 232 | 95 | 110 | M16×85 | 2,42 | M-3G-139060P | M-3G-139060G |
| 139,7 | 76,1 | 500 | 70 | 78 | 232 | 103 | 110 | M16×85 | 2,65 | M-3G-139076P | M-3G-139076G |
| 139,7 | 88,9 | 500 | 89 | 78 | 232 | 120 | 110 | M16×85 | 2,77 | M-3G-139089P | M-3G-139089G |
| 168,3 | 33,4 | 500 | 38 | 97 | 126 | 116 | 94 | M16×85 | 2,42 | M-3G-168033P | M-3G-168033G |
| 168,3 | 42,4 | 500 | 44,5 | 97 | 126 | 118 | 94 | M16×85 | 2,47 | M-3G-168042P | M-3G-168042G |
| 168,3 | 48,3 | 500 | 51 | 97 | 126 | 119 | 94 | M16×85 | 2,53 | M-3G-168048P | M-3G-168048G |
| 168,3 | 60,3 | 500 | 64 | 97 | 126 | 122 | 94 | M16×85 | 2,74 | M-3G-168060P | M-3G-168060G |
| 168,3 | 76,1 | 500 | 70 | 97 | 126 | 124 | 94 | M16×85 | 2,96 | M-3G-168076P | M-3G-168076G |
| 168,3 | 88,9 | 500 | 89 | 97 | 126 | 129 | 94 | M16×85 | 3,13 | M-3G-168089P | M-3G-168089G |
| 168,3 | 114,3 | 500 | 114 | 97 | 128 | — | 94 | M16×85 | 3,52 | M-3G-168114P | M-3G-168114G |
| 219,1 | 33,4 | 500 | 38 | 123 | 154 | 142 | 121 | M20×115 | 3,95 | M-3G-219033P | M-3G-219033G |
| 219,1 | 42,4 | 500 | 44,5 | 123 | 154 | 144 | 121 | M20×115 | 3,98 | M-3G-219042P | M-3G-219042G |
| 219,1 | 48,3 | 500 | 51 | 123 | 154 | 145 | 121 | M20×115 | 4,11 | M-3G-219048P | M-3G-219048G |
| 219,1 | 60,3 | 500 | 64 | 123 | 154 | 148 | 121 | M20×115 | 4,37 | M-3G-219060P | M-3G-219060G |
| 219,1 | 76,1 | 500 | 70 | 123 | 154 | 152 | 121 | M20×115 | 4,58 | M-3G-219076P | M-3G-219076G |
| 219,1 | 88,9 | 500 | 89 | 123 | 154 | 155 | 121 | M20×115 | 4,83 | M-3G-219089P | M-3G-219089G |
| 219,1 | 114,3 | 500 | 114 | 123 | 154 | — | 121 | M20×115 | 5,31 | M-3G-219114P | M-3G-219114G |
Монтаж
| Этап | Описание |
|---|---|
| 1. Подготовка трубы | Очистить поверхность уплотнения в пределах 16 мм от отверстия и проверить ее на наличие дефектов. Не сверлить отверстие на сварном шве. |
| 2. Удаление заусенцев | Если на отверстии есть заусенцы или остатки металла, их необходимо удалить перед монтажом, чтобы защитить уплотнение и избежать протечки. |
| 3. Установка уплотнения | Вставить уплотнение в корпус отвода и убедиться, что выступы уплотнения совмещены с соответствующими пазами корпуса. |
| 4. Выравнивание | Выровнять корпус над отверстием так, чтобы позиционирующий бурт попал в отверстие трубы. Обхватить трубу нижней частью, вставить болты и наживить гайки вручную. |
| 5. Затягивание гаек | Постепенно и равномерно затянуть гайки до рекомендованного момента затяжки. |
| 6. Завершение монтажа | После сборки между верхней и нижней частями корпуса с обеих сторон должны оставаться равномерные зазоры. |
Внимание: правильная затяжка болтов обязательна для достижения заявленных рабочих характеристик. Чрезмерная или недостаточная затяжка может привести к повреждению соединения, снижению герметичности или разъединению трубопровода.
Нужна помощь с подбором grooved-арматуры для систем пожаротушения?
Специалисты IWT помогут подобрать механические тройники, муфты и другие компоненты Mercatura под параметры вашего объекта, диаметры трубопроводов, рабочее давление и требования проекта.
Телефон: 044 594 74 74
Email: info@iwt.com.ua
Сайт: www.iwt.ua
Примечание: технические данные приведены для ознакомления. Для проектирования, подбора и монтажа необходимо использовать актуальную техническую документацию производителя.
