Механічний трійник Mercatura тип 3G — це елемент муфтової системи для створення відгалуження на трубопроводах водяних систем пожежогасіння. Виріб встановлюється на підготовлений отвір у трубі та дозволяє виконати надійне муфтове з’єднання без зварювальних робіт.
Ключова перевага моделі 3G — наявність міжнародних схвалень FM Approved та UL Listed. Це підтверджує відповідність виробу високим вимогам до компонентів систем пожежогасіння та робить його оптимальним рішенням для професійних об’єктів.
Механічний трійник з муфтовим відводом Mercatura 3G застосовується у спринклерних, дренчерних та інших водяних системах пожежогасіння, де важливі швидкість монтажу, стабільна герметичність і підтверджена якість арматури. Завдяки широкому діапазону розмірів, виконанню з високоміцного чавуну та сертифікації FM/UL ця позиція підходить для промислових, комерційних і житлових об’єктів із підвищеними вимогами до безпеки.
Основні характеристики
| Назва | Grooved Outlet Mechanical Tee 3G / Механічний трійник з муфтовим відводом, тип 3G |
|---|---|
| Діапазон розмірів | DN50 × DN25 до DN300 × DN250 |
| Схвалення та сертифікати | FM, UL, PAVUS, CNBOP |
| Робочий тиск | залежить від розміру та схвалення; у технічному файлі вказано до 34,47 бар / 500 PSI, на сайті — 20,65 бар / 300 PSI |
| Температура навколишнього середовища | від -34 °C до +110 °C |
| Матеріал корпусу | Високоміцний чавун ASTM A536 Grade 65-45-12 |
| Покриття | Червоне фарбування або оцинкування |
| Застосування | Водяні системи пожежогасіння |
| Монтаж | Відповідно до інструкції виробника |
| Обслуговування | Візуальний огляд |
Переваги
- FM Approved та UL Listed — важлива перевага для систем пожежогасіння з високими вимогами до надійності.
- Муфтовий відвід для швидкого підключення до трубопроводу без зварювання.
- Корпус із високоміцного чавуну для стабільної експлуатації.
- Підходить для водяних систем пожежогасіння: спринклерних, дренчерних та інших рішень.
- Доступні два варіанти виконання: червоне фарбування або оцинкування.
Таблиця розмірів і артикулів

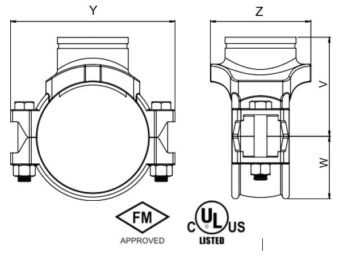

| Магістральна труба, мм | Відвід, мм | Макс. робочий тиск, PSI | Розмір отвору, мм | W / X, мм | Y, мм | Z, мм | V, мм | Болт/гайка, мм | Вага, кг | Артикул, червоне фарбування | Артикул, оцинкований |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 60,3 | 33,7 | 500 | 38 | 37 | 134 | 70 | 64 | M12×65 | 0,85 | M-3G-060033P | M-3G-060033G |
| 60,3 | 42,4 | 500 | 44,5 | 37 | 134 | 77 | 65 | M12×65 | 0,89 | M-3G-060042P | M-3G-060042G |
| 60,3 | 48,3 | 500 | 44,5 | 37 | 134 | 77 | 65 | M12×65 | 0,91 | M-3G-060048P | M-3G-060048G |
| 76,1 | 33,4 | 500 | 38 | 45 | 151 | 68 | 76 | M12×75 | 1,19 | M-3G-076033P | M-3G-076033G |
| 76,1 | 42,4 | 500 | 44,5 | 45 | 151 | 76 | 76 | M12×75 | 1,22 | M-3G-076042P | M-3G-076042G |
| 76,1 | 48,3 | 500 | 51 | 45 | 151 | 83 | 76 | M12×75 | 1,27 | M-3G-076048P | M-3G-076048G |
| 88,9 | 33,4 | 500 | 38 | 52 | 161 | 68 | 82 | M12×75 | 1,28 | M-3G-089033P | M-3G-089033G |
| 88,9 | 42,4 | 500 | 44,5 | 52 | 161 | 75 | 82 | M12×75 | 1,31 | M-3G-089042P | M-3G-089042G |
| 88,9 | 48,3 | 500 | 51 | 52 | 161 | 82 | 82 | M12×75 | 1,37 | M-3G-089048P | M-3G-089048G |
| 88,9 | 60,3 | 500 | 64 | 52 | 161 | 95 | 82 | M12×75 | 1,44 | M-3G-089060P | M-3G-089060G |
Монтаж
| Етап | Опис |
|---|---|
| 1. Підготовка труби | Очистити поверхню ущільнення в межах 16 мм від отвору та перевірити її на дефекти. Не свердлити отвір на зварному шві. |
| 2. Видалення задирок | Якщо на отворі є задирки або залишки металу, їх потрібно видалити перед монтажем, щоб захистити ущільнення та уникнути протікання. |
| 3. Встановлення ущільнення | Вставити ущільнення в корпус відводу та переконатися, що виступи ущільнення суміщені з відповідними пазами корпусу. |
| 4. Вирівнювання | Вирівняти корпус над отвором так, щоб позиціонувальний бурт потрапив у отвір труби. Обхопити трубу нижньою частиною, вставити болти та наживити гайки вручну. |
| 5. Затягування гайок | Поступово та рівномірно затягнути гайки до рекомендованого моменту затягування. |
| 6. Завершення монтажу | Після складання між верхньою та нижньою частинами корпусу з обох боків мають залишатися рівномірні зазори. |
Увага: правильне затягування болтів є обов’язковою умовою для досягнення заявлених робочих характеристик. Надмірне або недостатнє затягування може призвести до пошкодження з’єднання, зниження герметичності або роз’єднання трубопроводу.
Потрібна допомога з підбором grooved-арматури для систем пожежогасіння?
Фахівці IWT допоможуть підібрати механічні трійники, муфти та інші компоненти Mercatura під параметри вашого об’єкта, діаметри трубопроводів, робочий тиск і вимоги проєкту.
Телефон: 044 594 74 74
Email: info@iwt.com.ua
Сайт: www.iwt.ua
Примітка: технічні дані наведені для ознайомлення. Для проєктування, підбору та монтажу необхідно використовувати актуальну технічну документацію виробника.
