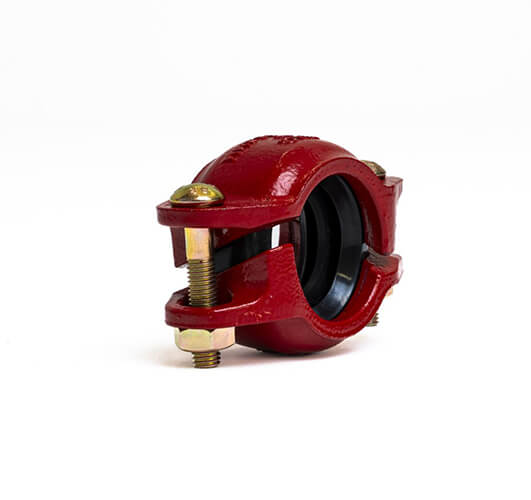

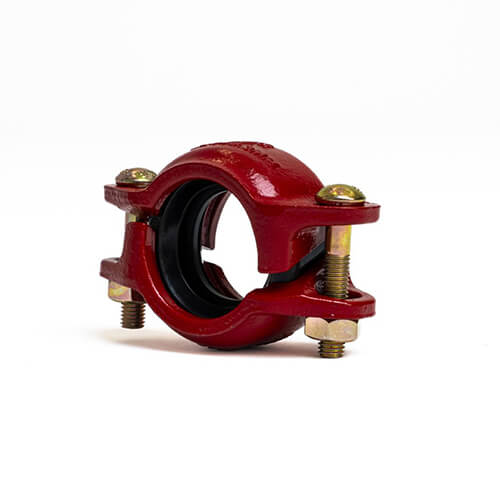

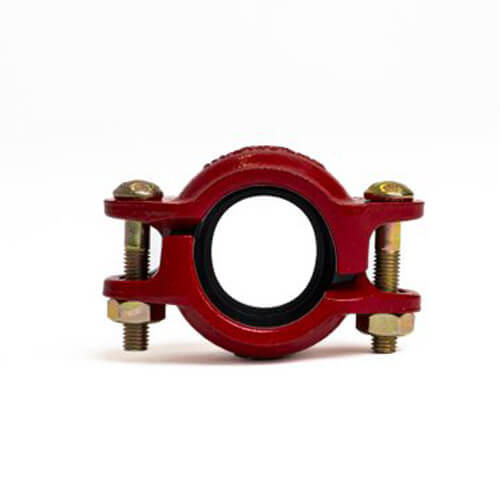

Жесткая грувлочная муфта Mercatura 1X — это элемент трубопроводной арматуры для быстрого, надежного и герметичного соединения труб в водяных системах пожаротушения. Муфта применяется в грувлочных системах, где требуется прочная фиксация трубопровода, стабильная герметичность и удобный монтаж без сварочных работ.
Изделие используется в спринклерных, дренчерных и других системах водяного пожаротушения. Корпус муфты изготовлен из ковкого чугуна, уплотнение выполнено из EPDM, а крепежные элементы — из закаленного железа. Доступны два варианта исполнения: красное окрашивание и оцинковка.
Главное преимущество Mercatura 1X — наличие международных сертификаций FM и UL. Для пожарных систем это важный аргумент при выборе арматуры, поскольку такие сертификаты подтверждают соответствие продукции высоким требованиям к надежности, безопасности и применению на ответственных объектах.
Преимущества Mercatura 1X
- FM Approved и UL Listed — международные подтверждения качества для систем пожаротушения.
- Подходит для водяных систем пожаротушения.
- Быстрый монтаж без сварки.
- Жесткое соединение трубопровода.
- EPDM-уплотнение для надежной герметизации.
- Корпус из ковкого чугуна ASTM A536 Grade 65-45-12.
- Доступно красное окрашенное и оцинкованное исполнение.
- Простое обслуживание — визуальный контроль состояния соединения.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | Жесткая грувлочная муфта |
| Модель | Mercatura 1X |
| Диапазон размеров | DN25–DN300 / 1″–12″ |
| Сертификация | FM, UL, PAVUS |
| Рабочее давление | от 27,58 бар до 51,71 бар / от 400 psi до 750 psi, в зависимости от размера и сертификации |
| Температура эксплуатации | от -34 °C до +110 °C |
| Материал корпуса | Ковкий чугун ASTM A536 Grade 65-45-12 |
| Материал уплотнения | EPDM |
| Болты и гайки | Закаленное железо |
| Покрытие | Красное окрашивание или оцинковка |
| Применение | Водяные системы пожаротушения |
| Монтаж | Согласно инструкции по установке |
| Обслуживание | Визуальный контроль |
Таблица размеров, давления и артикулов

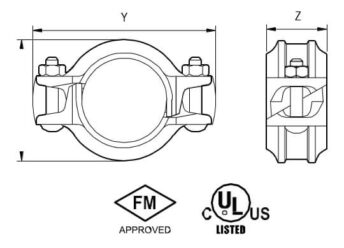

| DN | Наружный диаметр, мм | Макс. рабочее давление, PSI | Макс. концевая нагрузка, lbs | Допустимый зазор между концами труб, мм | X, мм | Y, мм | Z, мм | Болт/гайка | Вес, кг | Артикул, красное окрашивание | Артикул, оцинковка |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 60,3 | 750 | 1020 | 2,2 | 55 | 98 | 45 | M10X50 | 0,49 | M-1X-033P | M-1X-033G |
| 32 | 42,4 | 750 | 1620 | 2,2 | 64 | 110 | 45 | M10X50 | 0,58 | M-1X-042P | M-1X-042G |
| 40 | 48,3 | 750 | 2130 | 2,2 | 70 | 115 | 45 | M10X50 | 0,62 | M-1X-048P | M-1X-048G |
| 50 | 60,3 | 600 | 2660 | 2,2 | 85 | 130 | 47 | M10X50 | 0,77 | M-1X-060P | M-1X-060G |
| 65 | 76,1 | 550 | 3890 | 2,7 | 103 | 151 | 49 | M10X55 | 1,00 | M-1X-076P | M-1X-076G |
| 80 | 88,9 | 550 | 5290 | 2,7 | 116 | 164 | 49 | M10X55 | 1,11 | M-1X-089P | M-1X-089G |
| 100 | 114,3 | 500 | 7950 | 3,3 | 144 | 194 | 51 | M12X70 | 1,52 | M-1X-114P | M-1X-114G |
| 125 | 139,7 | 500 | 11880 | 3,3 | 172 | 232 | 51 | M12X75 | 2,12 | M-1X-139P | M-1X-139G |
| 150 | 168,3 | 500 | 17240 | 3,3 | 201 | 261 | 52 | M12X75 | 2,53 | M-1X-168P | M-1X-168G |
| 200 | 219,1 | 400 | 23370 | 4,9 | 260 | 325 | 61 | M16X85 | 4,49 | M-1X-219P | M-1X-219G |
| 250 | 273,0 | 350 | 31770 | 4,9 | 314 | 397 | 61 | M20X115 | 5,53 | M-1X-273P | M-1X-273G |
| 300 | 323,9 | 350 | 44690 | 4,9 | 368 | 451 | 62 | M20X115 | 7,22 | M-1X-323P | M-1X-323G |
Инструкция по монтажу
| Этап | Описание |
|---|---|
| 1. Подготовка трубы | Проверьте соответствие канавки требуемым размерам. Убедитесь, что на конце трубы нет вмятин, выступов или других дефектов, которые могут помешать герметичному соединению. |
| 2. Смазка уплотнения | Проверьте совместимость прокладки с рабочей средой. Нанесите тонкий слой смазки на внешнюю поверхность и уплотнительные кромки прокладки. |
| 3. Установка прокладки | Наденьте прокладку на одну трубу. Убедитесь, что кромка прокладки не выступает за край трубы. |
| 4. Выравнивание труб | Совместите концы двух труб и установите прокладку по центру между канавками. Прокладка не должна заходить в канавку на каждой из труб. |
| 5. Установка корпуса муфты | Установите половины корпуса муфты. Вручную наживите гайки и убедитесь, что овальная шейка болта полностью вошла в отверстие. |
| 6. Затяжка гаек | Равномерно и попеременно затяните гайки до требуемого момента с помощью гаечного ключа. |
| 7. Завершение сборки | Для жесткой муфты зазоры на болтовых площадках должны быть равномерными. Уплотнение не должно быть визуально видно. |
Сфера применения
Жесткая грувлочная муфта Mercatura 1X предназначена для трубопроводов водяного пожаротушения. Она может использоваться в спринклерных и дренчерных системах, на насосных станциях пожаротушения, в противопожарном водоснабжении промышленных, коммерческих и жилых объектов.
- Спринклерные системы пожаротушения.
- Дренчерные системы пожаротушения.
- Насосные станции пожаротушения.
- Системы противопожарного водоснабжения.
- Промышленные и коммерческие трубопроводы.
- Объекты с повышенными требованиями к сертификации оборудования.
Почему стоит выбрать сертифицированную арматуру FM/UL
Для систем пожаротушения качество арматуры напрямую влияет на надежность всей инженерной системы. Сертификации FM и UL являются важным преимуществом Mercatura 1X, поскольку подтверждают, что продукция может применяться в проектах, где требуется соответствие международным требованиям к пожарной безопасности.
Это особенно актуально для объектов, где проектная документация, страховые требования или техническое задание предусматривают использование сертифицированных компонентов.
