Жорстка грувлочна муфта 1X (Mercatura)

Підібрати, запитати, уточнити

    Ціна від грн
    Професійні послуги:
    Консультація експерта готові відповісти на всі питання
    Доставка і оплата:
    Доставка і оплата по всій території України
    14 днів на обмін без зайвих питань

    Жорстка грувлочна муфта Mercatura 1X призначена для швидкого та герметичного з’єднання труб у водяних системах пожежогасіння.
    Муфта забезпечує надійну фіксацію трубопроводу без зварювання, що значно спрощує монтаж та сервісне обслуговування систем.

    Модель використовується у спринклерних та дренчерних системах пожежогасіння, насосних станціях та інших інженерних мережах.
    Корпус виготовлений із високоміцного ковкого чавуну ASTM A536 Grade 65-45-12, а ущільнення EPDM гарантує герметичність та довговічність з’єднання.

    Ключова перевага Mercatura 1X — міжнародні сертифікати FM та UL.
    Наявність цих сертифікацій підтверджує відповідність арматури вимогам міжнародних стандартів пожежної безпеки та дозволяє використовувати продукцію у відповідальних проєктах.

    Переваги жорсткої муфти Mercatura 1X

    • FM Approved та UL Listed — міжнародні сертифікати для систем пожежогасіння.
    • Швидкий монтаж без зварювання.
    • Надійне жорстке з’єднання труб.
    • Підходить для водяних систем пожежогасіння.
    • EPDM ущільнення для стабільної герметичності.
    • Доступне пофарбоване або оцинковане виконання.
    • Просте технічне обслуговування та візуальний контроль.

    Технічні характеристики

    Тип Жорстка грувлочна муфта
    Модель Mercatura 1X
    Діапазон розмірів DN25–DN300
    Сертифікація FM, UL, PAVUS
    Робочий тиск до 51,7 бар (750 psi)
    Температура експлуатації від -34°C до +110°C
    Матеріал корпусу Ковкий чавун ASTM A536 Grade 65-45-12
    Матеріал ущільнення EPDM
    Болти та гайки Загартоване залізо
    Покриття Червоне фарбування або оцинкування
    Застосування Водяні системи пожежогасіння
    Обслуговування Візуальний контроль

    Таблиця розмірів та артикулів

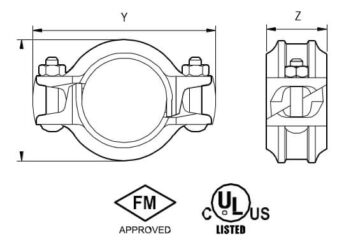

    Креслення жорсткої грувлочної муфти Mercatura 1X для пожежних систем

    DN Зовнішній діаметр, мм Макс. тиск, PSI X Y Z Болт/гайка Вага, кг Артикул (фарб.) Артикул (оцинк.)
    25 60,3 750 55 98 45 M10X50 0,49 M-1X-033P M-1X-033G
    32 42,4 750 64 110 45 M10X50 0,58 M-1X-042P M-1X-042G
    40 48,3 750 70 115 45 M10X50 0,62 M-1X-048P M-1X-048G
    50 60,3 600 85 130 47 M10X50 0,77 M-1X-060P M-1X-060G
    65 76,1 550 103 151 49 M10X55 1,00 M-1X-076P M-1X-076G
    80 88,9 550 116 164 49 M10X55 1,11 M-1X-089P M-1X-089G
    100 114,3 500 144 194 51 M12X70 1,52 M-1X-114P M-1X-114G
    125 139,7 500 172 232 51 M12X75 2,12 M-1X-139P M-1X-139G
    150 168,3 500 201 261 52 M12X75 2,53 M-1X-168P M-1X-168G
    200 219,1 400 260 325 61 M16X85 4,49 M-1X-219P M-1X-219G
    250 273,0 350 314 397 61 M20X115 5,53 M-1X-273P M-1X-273G
    300 323,9 350 368 451 62 M20X115 7,22 M-1X-323P M-1X-323G

    Монтаж жорсткої муфти

    1. Перевірте грувлочні канавки та стан кінців труб.
    2. Нанесіть мастило на ущільнення EPDM.
    3. Встановіть прокладку на трубу.
    4. Вирівняйте кінці труб.
    5. Встановіть корпус муфти.
    6. Почергово та рівномірно затягніть гайки.
    7. Перевірте правильність монтажу та рівномірність зазорів.

    Сфера застосування

    Жорстка муфта Mercatura 1X використовується у:

    • спринклерних системах пожежогасіння;
    • дренчерних системах;
    • насосних станціях пожежогасіння;
    • промислових та комерційних об’єктах;
    • трубопроводах водяного пожежогасіння.

    Замовити грувлочну муфту Mercatura 1X

    Компанія IWT постачає сертифіковану арматуру Mercatura для систем пожежогасіння.
    Допоможемо підібрати потрібний діаметр, виконання та комплектуючі для вашого проєкту.

    Звертайтесь до IWT — підготуємо технічну консультацію та комерційну пропозицію.
