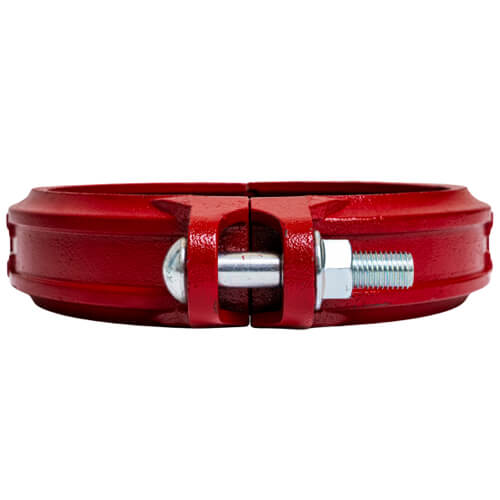

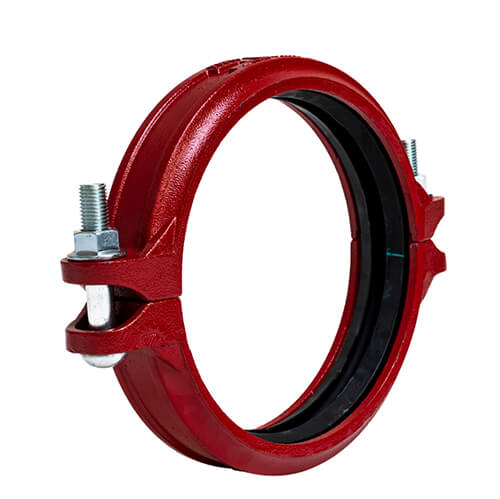

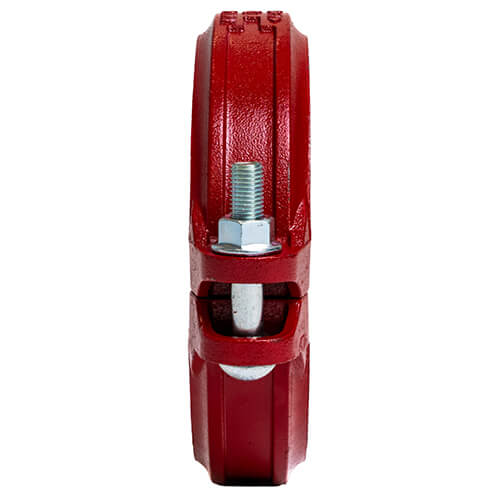

Жесткое муфтовое соединение Mercatura тип 1GS — это компонент трубопроводных систем пожаротушения для надежного соединения труб без сварочных работ. Конструкция обеспечивает жесткую фиксацию трубопровода, стабильную герметичность и ограничивает осевые и угловые смещения во время эксплуатации.
Ключевое преимущество модели 1GS — наличие международных одобрений FM Approved и UL Listed. Это подтверждает соответствие изделия высоким требованиям пожарной безопасности и позволяет использовать его на профессиональных объектах с повышенными требованиями к надежности систем пожаротушения.
Жесткое муфтовое соединение Mercatura 1GS применяется в спринклерных, дренчерных и других водяных системах пожаротушения, где важны прочная фиксация труб, герметичность и быстрый монтаж. Корпус из высокопрочного чугуна, EPDM-уплотнение и широкий диапазон размеров делают изделие надежным решением для промышленных, коммерческих и жилых объектов.
Основные характеристики
| Название | Grooved Rigid Coupling 1GS / Жесткое муфтовое соединение, тип 1GS |
|---|---|
| Диапазон размеров | 1″–12″ / DN25–DN300 |
| Одобрения и сертификаты | FM, UL, PAVUS, CNBOP |
| Рабочее давление | от 27,58 бар до 51,71 бар / от 400 до 750 PSI, в зависимости от размера и одобрения |
| Температура окружающей среды | от -34 °C до +110 °C |
| Материал корпуса | Высокопрочный чугун ASTM A536 Grade 65-45-12 |
| Уплотнение | EPDM |
| Болты и гайки | Термообработанные электрооцинкованные болты и гайки |
| Покрытие | Красная окраска или оцинковка |
| Применение | Водяные системы пожаротушения |
| Монтаж | В соответствии с инструкцией производителя |
| Обслуживание | Визуальный осмотр |
Преимущества
- FM Approved и UL Listed — подтвержденное качество для профессиональных систем пожаротушения.
- Жесткая фиксация трубопровода и стабильное положение соединяемых труб.
- Быстрый монтаж без сварочных работ.
- Надежное герметичное соединение труб.
- Два варианта исполнения: красная окраска или оцинковка.
Таблица размеров и артикулов

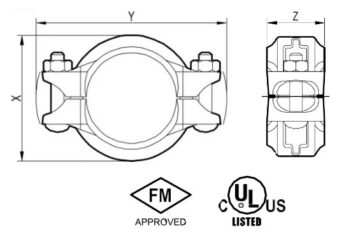

| DN | Наружный диаметр трубы, мм | Макс. давление, PSI | Макс. нагрузка, Lbs. | Допустимое разведение труб, мм | X, мм | Y, мм | Z, мм | Болт/гайка | Вес, кг | Артикул, красная окраска | Артикул, оцинкованный |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 33,4 | 750 | 1020 | 2,3 | 54 | 98 | 44 | M10x50 | 0,55 | M-1GS-034P | M-1GS-034G |
| 32 | 42,4 | 750 | 1620 | 2,3 | 63 | 109 | 44 | M10x50 | 0,58 | M-1GS-042P | M-1GS-042G |
| 40 | 48,3 | 750 | 2130 | 2,3 | 69 | 115 | 44 | M10x50 | 0,60 | M-1GS-048P | M-1GS-048G |
| 50 | 60,3 | 600 | 2660 | 2,3 | 83 | 128 | 45 | M10x50 | 0,71 | M-1GS-060P | M-1GS-060G |
| 65 | 76,1 | 550 | 3890 | 2,3 | 100 | 145 | 46 | M10x55 | 0,90 | M-1GS-076P | M-1GS-076G |
| 80 | 88,9 | 550 | 5290 | 2,7 | 113 | 159 | 47 | M10x75 | 1,01 | M-1GS-089P | M-1GS-089G |
| 100 | 114,3 | 500 | 7950 | 2,7 | 136 | 192 | 49 | M12x70 | 1,44 | M-1GS-114P | M-1GS-114G |
| 125 | 139,7 | 500 | 11880 | 2,7 | 169 | 230 | 50 | M12x75 | 2,00 | M-1GS-139P | M-1GS-139G |
| 150 | 168,3 | 500 | 17240 | 2,7 | 199 | 257 | 51 | M12x75 | 2,27 | M-1GS-168P | M-1GS-168G |
| 200 | 219,1 | 400 | 23370 | 4,9 | 256 | 328 | 58 | M16x85 | 4,00 | M-1GS-219P | M-1GS-219G |
| 250 | 273,0 | 350 | 31770 | 4,9 | 311 | 397 | 59 | M20x115 | 5,17 | M-1GS-273P | M-1GS-273G |
| 300 | 323,9 | 350 | 44690 | 4,9 | 365 | 451 | 60 | M20x115 | 6,68 | M-1GS-323P | M-1GS-323G |
Монтаж
| Этап | Описание |
|---|---|
| 1. Подготовка трубы | Проверить размеры канавки и убедиться, что торец трубы не имеет вмятин, выступов или дефектов, которые могут нарушить герметичность. |
| 2. Смазка уплотнения | Проверить совместимость уплотнения с рабочей средой и нанести тонкий слой смазки на наружную поверхность и уплотнительные кромки. |
| 3. Установка уплотнения | Надеть уплотнение на одну трубу, не допуская выхода кромки уплотнения за край трубы. |
| 4. Выравнивание труб | Совместить торцы труб и расположить уплотнение по центру между канавками. Уплотнение не должно заходить в канавку. |
| 5. Установка корпуса | Установить сегменты корпуса соединения, наживить гайки вручную и убедиться, что болты правильно вошли в отверстия. |
| 6. Затягивание гаек | Попеременно и равномерно затянуть гайки до рекомендованного момента затяжки. |
| 7. Завершение монтажа | Для жесткого соединения зазоры между площадками под болты должны быть равномерными. Уплотнение не должно быть видно снаружи. |
Внимание: правильная затяжка болтов обязательна для обеспечения герметичности, надежности и заявленных рабочих характеристик соединения.
Нужна помощь с подбором арматуры для систем пожаротушения?
Специалисты IWT помогут подобрать муфтовые соединения, механические тройники и другие компоненты Mercatura с учетом параметров объекта, диаметров трубопроводов, рабочего давления и требований проекта.
Телефон: 044 594 74 74
Email: info@iwt.com.ua
Сайт: www.iwt.ua
Примечание: технические данные приведены для ознакомления. Для проектирования, подбора и монтажа необходимо использовать актуальную техническую документацию производителя.
