Жорстке муфтове з’єднання Mercatura тип 1GS — це компонент трубопровідних систем пожежогасіння для надійного жорсткого з’єднання труб без зварювання. Конструкція забезпечує міцну фіксацію трубопроводу та мінімізує осьові та кутові зміщення під час експлуатації.
Ключова перевага моделі 1GS — наявність міжнародних схвалень FM Approved та UL Listed. Це підтверджує відповідність виробу високим вимогам пожежної безпеки та дозволяє використовувати його на професійних об’єктах із підвищеними вимогами до надійності систем пожежогасіння.
Жорстке муфтове з’єднання Mercatura 1GS застосовується у спринклерних, дренчерних та інших водяних системах пожежогасіння, де необхідна стабільна фіксація трубопроводу, герметичність та швидкий монтаж. Завдяки конструкції з високоміцного чавуну та EPDM-ущільненню виріб забезпечує довговічну та безпечну експлуатацію на промислових, комерційних і житлових об’єктах.
Основні характеристики
| Назва | Grooved Rigid Coupling 1GS / Жорстке муфтове з’єднання, тип 1GS |
|---|---|
| Діапазон розмірів | DN25 – DN300 |
| Схвалення та сертифікати | FM, UL, PAVUS |
| Робочий тиск | від 27,58 бар (400 PSI) до 51,71 бар (750 PSI) залежно від розміру та схвалення |
| Температура навколишнього середовища | від -34 °C до +110 °C |
| Матеріал корпусу | Високоміцний чавун ASTM A536 Grade 65-45-12 |
| Ущільнення | EPDM |
| Болти та гайки | Термооброблені електрооцинковані болти та гайки |
| Покриття | Червоне фарбування або оцинкування |
| Застосування | Водяні системи пожежогасіння |
| Монтаж | Відповідно до інструкції виробника |
| Обслуговування | Візуальний огляд |
Переваги
- FM Approved та UL Listed — підтверджена якість для професійних систем пожежогасіння.
- Жорстка фіксація трубопроводу без осьових зміщень.
- Швидкий монтаж без зварювальних робіт.
- Надійне герметичне з’єднання труб.
- Доступні два варіанти виконання: червоне фарбування або оцинкування.
Таблиця розмірів і артикулів

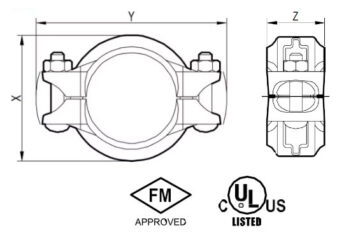

| DN | Зовнішній діаметр труби, мм | Макс. тиск, PSI | Макс. навантаження, Lbs. | Допустиме розведення труб, мм | X, мм | Y, мм | Z, мм | Болт/гайка | Вага, кг | Артикул (фарб.) | Артикул (оцинк.) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 33,4 | 750 | 1020 | 2,3 | 54 | 98 | 44 | M10x50 | 0,55 | M-1GS-034P | M-1GS-034G |
| 32 | 42,4 | 750 | 1620 | 2,3 | 63 | 109 | 44 | M10x50 | 0,58 | M-1GS-042P | M-1GS-042G |
| 40 | 48,3 | 750 | 2130 | 2,3 | 69 | 115 | 44 | M10x50 | 0,60 | M-1GS-048P | M-1GS-048G |
| 50 | 60,3 | 600 | 2660 | 2,3 | 83 | 128 | 45 | M10x50 | 0,71 | M-1GS-060P | M-1GS-060G |
| 65 | 76,1 | 550 | 3890 | 2,3 | 100 | 145 | 46 | M10x55 | 0,90 | M-1GS-076P | M-1GS-076G |
| 80 | 88,9 | 550 | 5290 | 2,7 | 113 | 159 | 47 | M10x75 | 1,01 | M-1GS-089P | M-1GS-089G |
| 100 | 114,3 | 500 | 7950 | 2,7 | 136 | 192 | 49 | M12x70 | 1,44 | M-1GS-114P | M-1GS-114G |
| 125 | 139,7 | 500 | 11880 | 2,7 | 169 | 230 | 50 | M12x75 | 2,00 | M-1GS-139P | M-1GS-139G |
| 150 | 168,3 | 500 | 17240 | 2,7 | 199 | 257 | 51 | M12x75 | 2,27 | M-1GS-168P | M-1GS-168G |
| 200 | 219,1 | 400 | 23370 | 4,9 | 256 | 328 | 58 | M16x85 | 4,00 | M-1GS-219P | M-1GS-219G |
| 250 | 273,0 | 350 | 31770 | 4,9 | 311 | 397 | 59 | M20x115 | 5,17 | M-1GS-273P | M-1GS-273G |
| 300 | 323,9 | 350 | 44690 | 4,9 | 365 | 451 | 60 | M20x115 | 6,68 | M-1GS-323P | M-1GS-323G |
Монтаж
| Етап | Опис |
|---|---|
| 1. Підготовка труби | Перевірити геометрію канавки та переконатися у відсутності дефектів, які можуть вплинути на герметичність. |
| 2. Змащення ущільнення | Нанести тонкий шар мастила на зовнішню поверхню та край ущільнення. |
| 3. Встановлення ущільнення | Надягнути ущільнення на трубу, не допускаючи виходу кромки за край труби. |
| 4. Вирівнювання труб | Вирівняти труби та розташувати ущільнення між канавками. |
| 5. Встановлення корпусу | Встановити сегменти корпусу з’єднання та вставити болти. |
| 6. Затягування болтів | Поступово та рівномірно затягнути гайки до рекомендованого моменту. |
| 7. Завершення монтажу | Для жорсткого з’єднання зазори між площадками під болти мають бути рівномірними, а ущільнення не повинно бути видно зовні. |
Увага: правильне затягування болтів є обов’язковою умовою для забезпечення герметичності та надійності з’єднання.
Потрібна допомога з підбором арматури для систем пожежогасіння?
Фахівці IWT допоможуть підібрати муфтові з’єднання, механічні трійники та інші компоненти Mercatura відповідно до параметрів вашого об’єкта, діаметрів трубопроводів і вимог проєкту.
Телефон: 044 594 74 74
Email: info@iwt.com.ua
Сайт: www.iwt.ua
Примітка: технічні дані наведені для ознайомлення. Для проєктування, підбору та монтажу необхідно використовувати актуальну технічну документацію виробника.
