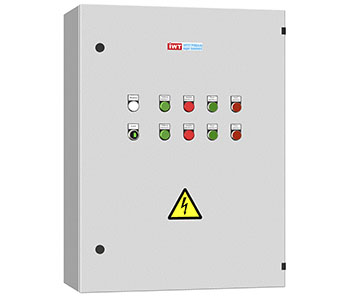

Шкаф управления от поплавков или электродов IWT (Украина)

Подобрать, спросить, уточнить

    Цена от 7600 грн
    Профессиональные услуги:
    Консультация эксперта готовы ответить на все вопросы
    Доставка и оплата:
    Доставка и оплата по всей территории Украины
    14 дней на обмен без лишних вопросов

    Шкаф управления от поплавков или электродов – это ШУ дренажными и канализационными системами, предназначены для управления стандартными асинхронными электродвигателями в соответствии с сигналами управления по уровням.

    Шкаф управления от поплавков или электродов: применение

    • Дренажные системы;
    • Канализационные системы;
    • Системы наполнения.

    Принцип работы

    В данной серии шкафов реализованы два принципа работы – Дренаж и Наполнение. В шкафу предусмотрено два режима управления – Автоматический и Ручной.

    Режим «ДРЕНАЖ»

    Такой принцип работы используется в различных системах:

    • очистные сооружения;
    • КНС;
    • ливневая канализация;
    • дренажные приямки;
    • котлованы и т. п.

    В ручном режиме управление электродвигателями осуществляется на передней панели шкафа, в автоматическом – от внешних релейных сигналов, соответствуют определенному уровню (поплавки, электроды и т.п.).

    Автоматический режим

    Если уровень жидкости ниже уровня срабатывания поплавка № 1, то насосы не запускаются независимо от состояния других поплавков. Если уровень жидкости увеличивается и достигает уровня срабатывания поплавка № 2, происходит пуск одного насоса. При дальнейшем увеличении уровня и срабатывании высших поплавков будет происходить пуск дополнительных насосов. При срабатывании последнего (по номеру) поплавка происходит контрольный пуск насосов. При этом загорается индикатор «Переполнение» на передней панели шкафа и происходит перекидывание соответствующих контактов диспетчеризации. Остановка всех работающих насосов происходит при размыкании контактов поплавка № 1. В шкафах управления для двух и более насосов предусмотрен выбор количества рабочих / резервных насосов.

    Режим «НАПОЛНЕНИЕ»

    Данный принцип работы используется в различных системах:

    • станции I и II подъема;
    • наполнение резервуаров;
    • управления скважинными насосами и т. п.

    В ручном режиме управление электродвигателями осуществляется на передней панели шкафа, в автоматическом – от внешних релейных сигналов, соответствуют определенному уровню (поплавки, электроды и т.п.).

    Автоматический режим

    Если уровень жидкости выше предпоследнего сверху поплавка, то насосы не запускаются независимо от состояния других поплавков. Если уровень жидкости уменьшился и достиг поплавка, который находится ниже, происходит пуск одного насоса. При дальнейшем снижении уровня будет происходить пуск дополнительных насосов. При срабатывании поплавка № 1 происходит пуск всех рабочих насосов. Остановка всех работающих насосов происходит при достижении предпоследнего сверху поплавка. При срабатывании последнего (по номеру) поплавка происходит контрольная остановка всех насосов. При этом загорается индикатор «Переполнение» на двери шкафа и происходит перекидывание соответствующих контактов диспетчеризации. Для выравнивания ресурса электродвигателей по времени реализована функция изменения последовательности подключения. Есть возможность изменения времени наработки пользователем. С целью защиты насоса от заклинивания предусмотрена функция пробного пуска в течение 5 секунд каждые 24 часа (оба временных параметра имеют возможность изменения пользователем).

    Серия с мягкими пускателями

    Шкафы управления с мягкими пускателями предназначены для плавного пуска и остановки электродвигателей 3 × 380В. Пусковой ток при прямом включении в 6-7 раз превышает номинальный, тогда как плавный пуск является щадящим для электродвигателя и механизмов, при этом пусковой ток выше номинального в 2-3 раза, что позволяет существенно уменьшить износ насосов, избежать гидроударов, а также снизить нагрузку на сеть при пуске. Прямой пуск является основным фактором, приводящим к преждевременному износу изоляции и перегрева обмоток электродвигателя и, как следствие, уменьшение его ресурса в несколько раз. Реальный срок эксплуатации электродвигателя большей степени зависит не от времени наработки, а от общего количества пусков. Правило Монцингера показывает уменьшение жизненного цикла электродвигателя из-за постоянного превышение температуры в его обмотках. В маркировке шкафа (после IP) добавляется обозначение«П» (например АПК40-036-54КП-22В).

    Модификация с двумя вводами питания

    В случае установки шкафа управления на объектах I (кроме особой группы) и II категорий электроснабжения шкаф может быть изготовлен с питанием от двух независимых источников электроснабжения (со встроенным АВР или без). В шкафах со встроенным АВР при обрыве, потере или неправильной последовательности подключения фаз происходит автоматическое переключение с основного ввода на резервный, а при восстановлении питания на основном вводе – обратное переключение. На передней панели предусмотрен выбор основного ввода питания с помощью переключателя. В конце маркировки шкафа добавляется обозначение «Б» (например, АПК40-036-54КП-22УБ).

    В шкафах управления с двумя вводами питания без встроенного АВР питания каждого насоса осуществляется от своего ввода, например, от двух распределительных панелей. В конце маркировки шкафа добавляется обозначение «Б2» (например АПК40-036-54КП-22УБ2).



     ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
     Мощность до 630 кВт для каждого двигателя
     Датчики для подключения 3 поплавка (4 электрода *) для шкафа управления 1 насосом
    4 поплавка (5 электродов *) для шкафа управления 2 насосами
    5 поплавков (6 электродов *) для шкафа управления 3 насосами
    термоконтакт (при наличии защиты в двигателе)
    датчик влажности (при наличии защиты в насосе)
    реле давления для защиты от сухого хода (только в режиме «Наполнение»)
     Входные сигналы   (диспетчеризация) «Авария» каждого насоса, «Переполнение»
     Индикация «Сеть», «Работа / Авария» каждого насоса, «Переполнение» «Ввод 1», «Ввод 2» – для модификации с двумя вводами
     Защита от короткого замыкания
    от тепловой перегрузки по току
    от перегрева двигателя (при подключении термоконтактов)
    от потери, перекоса или неправильной последовательности подключения фаз
    от работы насоса в случае попадания жидкости в масляную камеру (при подключении датчика влажности)
    от заклинивания в результате простоя
     Температура окружающей среды  0 … + 40 ° C (средняя не более 35 ° C)
     Относительная влажность  20-90% (без конденсата)
     Степень защиты IP54
     Корпус шкафа  металл

    *при подключении электродов необходимо использовать специальное реле

     МАРКИРОВКА
     ПРИМЕР  АПК  40  — 025  — 54  КП  — 2  2  У
     ШКАФ УПРАВЛЕНИЯ
     НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ
     23 — 220В;  40 — 380В;  69 — 690В
     НОМИНАЛЬНЫЙ ТОК
     СТЕПЕНЬ ЗАЩИТЫ:
     54 — IP54;
     ГЛАВНЫЕ КОМПОНЕНТЫ:
    П — плавный пуск двигателей
    КП — плавный пуск для каждого двигателя
    К — прямой пуск двигателей
     КОЛИЧЕСТВО ОСНОВНЫХ ДВИГАТЕЛЕЙ
     ОБЩЕЕ КОЛИЧЕСТВО ДВИГАТЕЛЕЙ
     МОДИФИКАЦИЯ:
     У — один ввод питания;
     УБ — два ввода питания АВР;
     УБ2 — два ввода питания без АВР.

    Документация для скачивания:

      1. ШУ от поплавков или электродов – раздел из Каталога шкафов управления IWT (pdf, 2MB)
      2. Каталог шкафов управления IWT, Украина (pdf, 20 MB)
