Технічні характеристики насосних установок пожежогасіння Fire-Set MNF
| Параметр | Значення |
|---|---|
| Максимальна подача | до 600 м³/год |
| Максимальний напір | до 151 м |
| Кількість насосів | 2 або 3 |
| Робочий тиск | до 10 бар |
| Температура рідини | від -10°C до +120°C |
| Живлення | 380/400 В, 50 Гц |
| Частота обертання | 1450 / 2900 об/хв |
Fire-Set MNF — це комплектні насосні установки для систем пожежогасіння, які забезпечують стабільний тиск і надійну подачу води в автоматичному режимі. Обладнання поставляється у повній заводській готовності та мінімізує терміни монтажу на об’єкті.
Призначення та застосування
Насосні установки Fire-Set MNF призначені для роботи у складі систем активного пожежогасіння та внутрішнього протипожежного водопостачання:
- спринклерні системи пожежогасіння;
- дренчерні системи;
- комбіновані системи (водяні та пінні);
- внутрішні пожежні водопроводи з гідрантами.
Відповідно до технічних регламентів та експлуатаційних можливостей, установки Fire-Set MNF рекомендовані для впровадження на таких типах об’єктів:
- багатоповерхові житлові будинки;
- адміністративні, офісні та бізнес-центри;
- готельні та відпочинкові комплекси;
- заклади охорони здоров’я та медичні центри;
- торгівельно-розважальні центри та логістичні вузли;
- промислові підприємства та складські приміщення.
Основні переваги
- Повна заводська готовність — мінімізація часу монтажу на об’єкті
- Надійність системи — схема «робочий + резервний насос»
- Автоматична робота — запуск при сигналі «Пожежа» або падінні тиску
- Енергоефективність — використання насоса-жокея для підтримки тиску
- Гнучка конфігурація — підбір під конкретні гідравлічні параметри
- Висока якість матеріалів — чавун, нержавіюча сталь AISI 304
Комплектація та основні компоненти

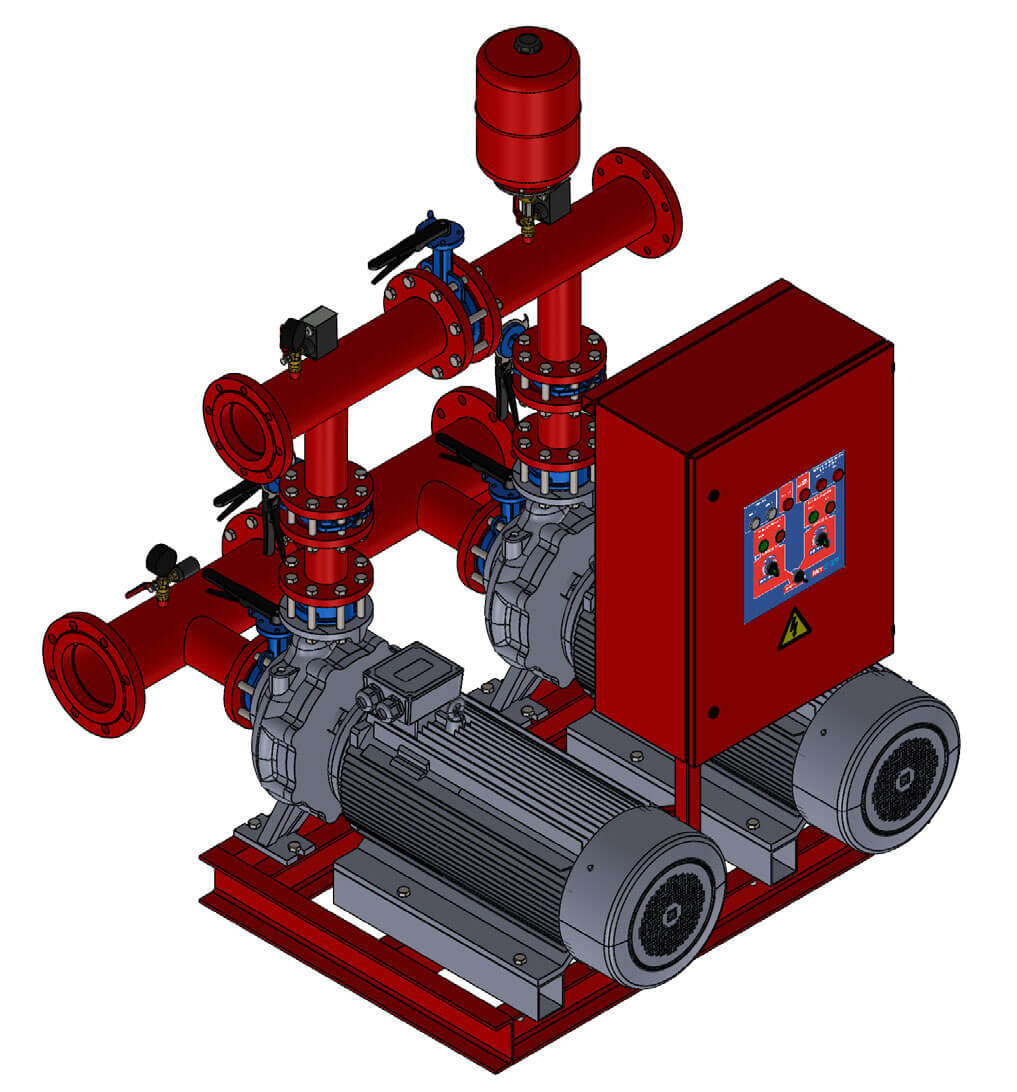

Установка Fire-Set MNF — це модульний агрегат, змонтований на єдиній сталевій станині з повною гідравлічною обв’язкою та електричною комутацією. Основні вузли та компоненти:
- Два відцентрових насоси Ebara серії MNF (стандартна схема: «робочий + резервний»).
- Насос-жокей: Служить для підтримки тиску в черговому режимі та компенсації незначних витоків. Це запобігає необґрунтованому запуску основних потужних насосів. Застосовуються серії Ebara: CM, CDA, MATRIX, AGA-AGC, JES(X)-JE(X) або COMPACT.
- Гідравлічна арматура:
- 6 чавунних засувок(на входах/виходах основних насосів та на колекторах).
- 4 латунних кульових крани (для обслуговування насоса-жокея).
- Зворотні клапани на напірній лінії кожного насоса.
- Колектори: Всмоктуючий та напірний трубопроводи, виготовлені з нержавіючої або чорної сталі (залежно від специфікації замовлення).
- КВП та автоматика: Манометри, реле тиску на напірному колекторі та реле захисту від «сухого ходу» на всмоктуванні.
- Мембранний бак: Гідроакумулятор об’ємом 12–24 л (мембрана EPDM) для демпфування гідроударів.
- Шафа управління: Забезпечує релейне регулювання та моніторинг станів. На передній панелі розташований трипозиційний перемикач режимів роботи.
Принцип роботи
Спринклерна система:
- при незначному падінні тиску — вмикається жокей-насос;
- при спрацюванні спринклера — запускається основний насос.
-
Дренчерна система:
- запуск від сигналу пожежної сигналізації;
- автоматичне включення резервного насоса при відмові основного.
-
Монтаж та запуск
Установки пожежогасіння Fire-Set MNF поставляються замовнику у стані повної заводської готовності. Кожен виріб проходить стендові випробування, налаштування реле тиску та перевірку цілісності електричних кіл.
Алгоритм введення в експлуатацію після отримання обладнання:
- Монтаж станини на фундаментну основу (віброоснови).
- Приєднання всмоктуючого та напірного коллекторів до гідравлічної мережі об’єкта.
- Підключення силового живлення та контрольних кабелів до шафи управління.
- Заповнення системи водою та видалення повітря з корпусів насосів.
Завдяки високому ступеню заводської готовності терміни виконання монтажних робіт на об’єкті зводяться до мінімуму.
Чому варто обрати IWT
-
- Власне виробництво в Україні
- Індивідуальний підбір під проєкт
- Відповідність нормам пожежної безпеки
- Сервіс та технічна підтримка
