Конструкція оптимізована для легкої експлуатації та сервісу, висока ефективність і широкий вибір гідравлік під будь-які умови роботи.
Каналізаційні насоси сухої установки Caprari K+ Ключові переваги
- Суха установка (Dry Pit): монтаж у сухому приміщенні з повним доступом до вузлів без демонтажу трубопроводів.
- Надійне ущільнення валу: подвійне торцеве ущільнення в масляній камері + зонд контролю проникнення вологи.
- Вибір гідравлік: вихрове (W), одноканальне (M) або двоканальне (D) робоче колесо для рідин з твердими включеннями та волокнами.
- Гнучкість монтажу: горизонтальна або вертикальна установка, компактний габарит.
- Енергоефективність: двигуни IE3, IP55, ізоляція класу F; можливість роботи з частотним перетворювачем.
Технічні характеристики (загальні)
- Діаметр приєднання (DN): 80 – 250 мм
- Діапазон продуктивності та напорів: широкий (залежить від моделі; підбір під робочу точку)
- Температура рідини: до 60 °C
- Діапазон pH: 6 – 10
- Суспензії: можливе перекачування рідин із твердими включеннями (розмір — у межах вільного проходу гідравліки)
- Матеріали: корпус — високоміцний чавун; вал — нержавіюча сталь; кріплення — нержавіючі
- Двигун: трифазний асинхронний, IE3, IP55, ізоляція класу F; з ПТК-датчиком температури (зазвичай від 11 кВт)
- Кількість полюсів: 2 / 4 / 6 (залежно від виконання)
Конструкція
- Підшипниковий вузол: два попередньо змащені підшипники; укорочений винос ротора для зменшення навантаження і довговічності.
- Ущільнення валу: подвійне торцеве (насосна й двигунна сторони) у масляній камері, стійке до абразиву; зонд провідності для сигналізації появи води.
- Гідравлічна частина: корпус + робоче колесо, змінне ущільнювальне кільце зносостійких матеріалів.
- Монтаж: на опорних кронштейнах (горизонтально) або на сталевій рамі (вертикально); опційно — коліна, рами, підстави.
Типи гідравлік
- W — вихрове (retracted open impeller): максимальна перешкодостійкість, великі вільні проходи, стійкість до волокон і газонасичених рідин.
- M — одноканальне: високий ККД, низький механічний вплив на рідину, придатне для стічних/волокнистих домішок і чистих вод.
- D — двоканальне: високий ККД на великих витратах, низькі вібрації, для стічних і мулових рідин з твердими включеннями.
Сфери застосування
- Каналізаційні насосні станції (КНС), міські та промислові мережі водовідведення
- Очисні споруди: денітрифікація, нітрифікація, рециркуляція мулу, промивка фільтрів
- Дощові та змішані стоки, дренажні системи
- Промисловість: текстиль, папір, металургія, шкіряне виробництво, харчова, керамічна тощо
Модельний ряд та відмінності
DN 80–100
- KKCW080H — DN80, гідравліка W (вихрова), виконання з підвищеним напором для «важких» стоків.
- KKCM080H — DN80, гідравліка M (одноканальна), вищий ККД для змішаних/волокнистих стоків.
- KKCW100H — DN100, гідравліка W, акцент на прохідність і роботу з волокнами.
- KKCM100H — DN100, гідравліка M, продуктивніший режим при збереженні стійкості до засмічення.
DN 80–200
- KKCW080L — DN80, гідравліка W, версія для нижчих напорів/вищих витрат у dry-pit монтажі.
- KKCM080L — DN80, гідравліка M, збалансований ККД у «низьконапірній» зоні.
- KKCW100L — DN100, гідравліка W, для великих домішок і волокон.
- KKCM150L — DN150, гідравліка M, низькі/середні напори, високі витрати.
- KKCM150H — DN150, гідравліка M, «високонапірне» виконання.
- KKCD200N — DN200, гідравліка D (двоканальна), «нормонапірне» виконання, висока ефективність на великих витратах.
DN 100–250
- KKCW100N — DN100, гідравліка W, «нормонапірне» виконання.
- KKCM100N — DN100, гідравліка M, акцент на ККД.
- KKCM150N — DN150, гідравліка M, «нормонапірне» виконання.
- KKCM200P — DN200, гідравліка M, «низьконапірне» виконання (високі витрати).
- KKCD200N — DN200, гідравліка D, стабільна робота на великих подачах.
- KKCD250P — DN250, гідравліка D, «низьконапірна» версія для максимальної продуктивності.

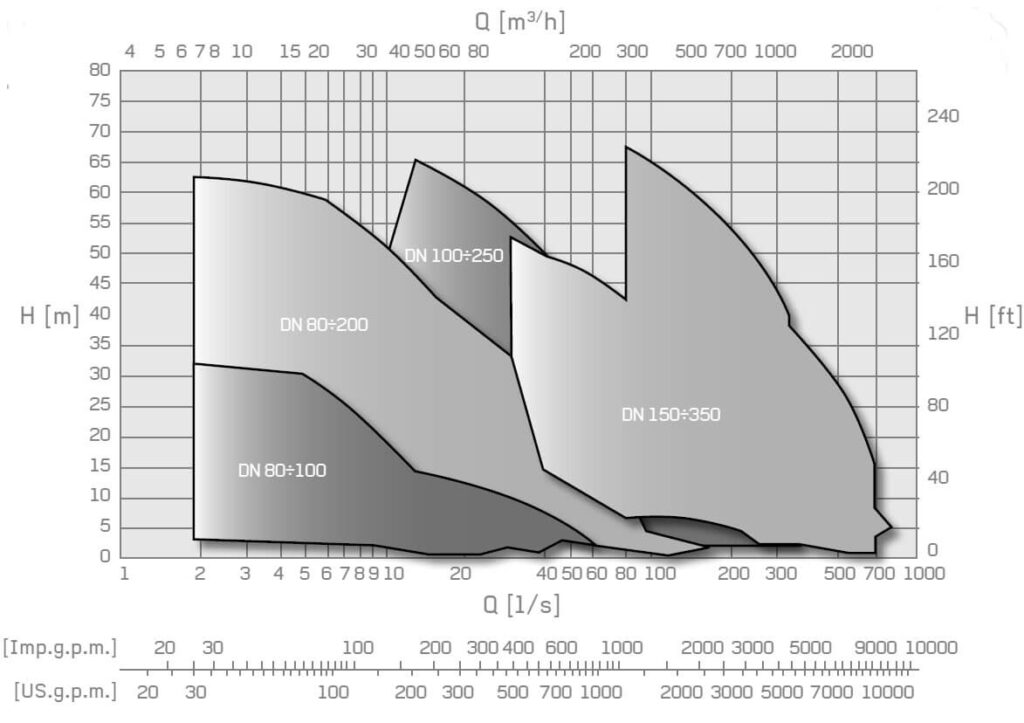

Примітка: позначення літер H / N / L / P у назві моделі вказують на напірний «рівень» (High / Normal / Low / тощо) в межах серії. Точні робочі точки підбираються за графіками Q–H конкретної модифікації.
Розшифрування типового позначення
| Елемент | Значення | Приклад |
|---|---|---|
| Серія | K-Kompact (каналізаційне/стічне призначення) | KKC… |
| Тип гідравліки | W — вихрове; M — одноканальне; D — двоканальне | …W… / …M… / …D… |
| Номінальний діаметр | DN у мм (вузол гідравліки) | 080, 100, 150, 200, 250 |
| Напірне виконання | H — високонапірне; N — нормонапірне; L/P — низьконапірне (залежно від серії) | …H / …N / …L / …P |
| Кількість полюсів | 2 / 4 / 6 (визначає швидкість / діапазон Q–H) | … 2 / … 4 / … 6 |
| Код потужності | Внутрішній код вихідної потужності двигуна | …0030, 0040, 0055 тощо |
| Напруга/схема | 1 = 230/400 В (Δ/Y); 2 = 400/690 В (Δ/Y) | …1 / …2 |
| Виконання | N — стандарт; «0» або інші символи — спецвиконання | …N / …0 |
Приклад моделі: KKCW100H … 0040 4 1 N — серія K-Kompact, вихрова гідравліка, DN100, високонапірна версія, код потужності «0040», 4-полюсний двигун, 400/690 В, стандартне виконання.
Каналізаційні насоси сухої установки Caprari K+ Монтаж та аксесуари

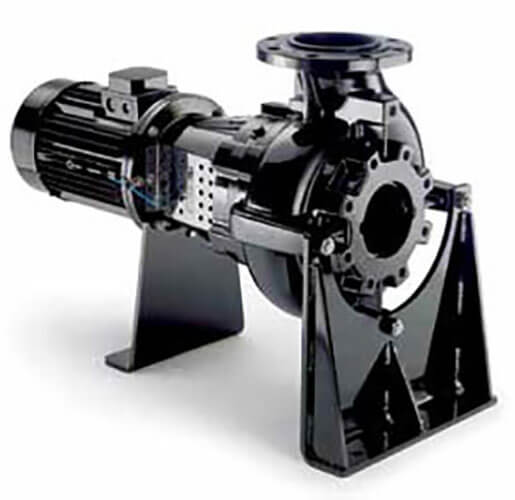

- Горизонтальна установка на опорних кронштейнах (вхід — горизонтальний; напір — вертикальний або бічний).

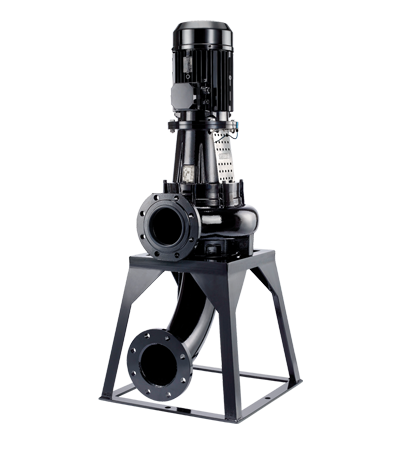

- Вертикальна установка на оцинкованій рамі з мінімальною площею займаного місця.
- Доступні аксесуари: базові рами, коліна, опори, захисні кожухи двигуна (для зовнішнього вертикального монтажу).
Підібрати насос під вашу задачу
Надайте витрату (Q), напір (H), склад рідини та умови монтажу — ми виконаємо гідравлічний підбір і надамо специфікацію з робочою точкою.
- Тел.: 044 594 74 74
- Email: info@iwt.com.ua
