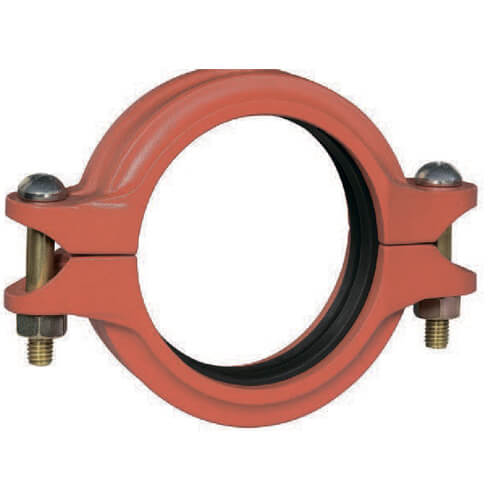

Гибкое муфтовое соединение Mercatura тип 1N — это компонент трубопроводных систем пожаротушения для быстрого и надежного соединения труб без сварочных работ. Конструкция обеспечивает герметичность соединения и позволяет компенсировать вибрации, осевые смещения и температурные деформации трубопровода.
Ключевое преимущество модели 1N — наличие международных одобрений FM Approved и UL Listed. Это подтверждает соответствие изделия высоким требованиям пожарной безопасности и делает его надежным решением для профессиональных систем пожаротушения.
Гибкое муфтовое соединение Mercatura 1N применяется в спринклерных, дренчерных и других водяных системах пожаротушения, где важны быстрый монтаж, стабильная герметичность и долговечность соединений. Корпус из высокопрочного чугуна, EPDM-уплотнение и широкий диапазон размеров позволяют использовать изделие на промышленных, коммерческих и жилых объектах.
Основные характеристики
| Название | Grooved Flexible Coupling 1N / Гибкое муфтовое соединение, тип 1N |
|---|---|
| Диапазон размеров | 1″–12″ / DN25–DN300 |
| Одобрения и сертификаты | FM, UL, PAVUS, CNBOP |
| Рабочее давление | от 20,7 бар до 51,76 бар / от 300 до 750 PSI, в зависимости от размера и одобрения |
| Температура окружающей среды | от -34 °C до +110 °C |
| Материал корпуса | Высокопрочный чугун ASTM A536 Grade 65-45-12 |
| Уплотнение | EPDM |
| Болты и гайки | Термообработанные электрооцинкованные болты с овальной шейкой и усиленные шестигранные гайки |
| Покрытие | Красная окраска или оцинковка |
| Применение | Водяные системы пожаротушения |
| Монтаж | В соответствии с инструкцией производителя |
| Обслуживание | Визуальный осмотр |
Преимущества
- FM Approved и UL Listed — подтвержденное качество для профессиональных систем пожаротушения.
- Компенсация вибраций, осевых смещений и температурных деформаций трубопровода.
- Быстрый монтаж без сварки.
- Надежное герметичное соединение труб.
- Два варианта исполнения: красная окраска или оцинковка.
Таблица размеров и артикулов

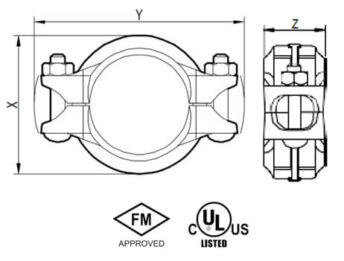

| Размер | DN | Труба, мм | Макс. давление, PSI | X, мм | Y, мм | Z, мм | Болт/гайка | Вес, кг | Артикул, красная окраска | Артикул, оцинкованный |
|---|---|---|---|---|---|---|---|---|---|---|
| 1″ | 25 | 33,4 | 750 | 53 | 98 | 44 | M10x50 | 0,55 | M-1N-033P | M-1N-033G |
| 1¼″ | 32 | 42,4 | 750 | 62 | 110 | 44 | M10x50 | 0,58 | M-1N-042P | M-1N-042G |
| 1½″ | 40 | 48,3 | 750 | 68 | 115 | 44 | M10x50 | 0,60 | M-1N-048P | M-1N-048G |
| 2″ | 50 | 60,3 | 600 | 83 | 130 | 45 | M10x50 | 0,71 | M-1N-060P | M-1N-060G |
| 2½″ | 65 | 76,1 | 550 | 100 | 147 | 46 | M10x55 | 0,90 | M-1N-076P | M-1N-076G |
| 3″ | 80 | 88,9 | 550 | 113 | 172 | 47 | M10x55 | 1,11 | M-1N-089P | M-1N-089G |
| 4″ | 100 | 114,3 | 500 | 136 | 196 | 51 | M12x70 | 1,66 | M-1N-114P | M-1N-114G |
| 5″ | 125 | 139,7 | 500 | 166 | 230 | 51 | M16x85 | 2,42 | M-1N-139P | M-1N-139G |
| 6″ | 150 | 168,3 | 500 | 199 | 275 | 52 | M16x85 | 2,83 | M-1N-168P | M-1N-168G |
| 8″ | 200 | 219 | 400 | 256 | 343 | 61 | M20x100 | 5,06 | M-1N-219P | M-1N-219G |
| 10″ | 250 | 273 | 350 | 311 | 397 | 61 | M22x135 | 5,91 | M-1N-273P | M-1N-273G |
| 12″ | 300 | 323,9 | 350 | 365 | 451 | 62 | M22x135 | 7,39 | M-1N-323P | M-1N-323G |
Монтаж
| Этап | Описание |
|---|---|
| 1. Подготовка трубы | Проверить размеры канавки и убедиться, что торец трубы не имеет вмятин, выступов или дефектов, которые могут нарушить герметичность. |
| 2. Смазка уплотнения | Проверить совместимость уплотнения с рабочей средой и нанести тонкий слой смазки на наружную поверхность и уплотнительные кромки. |
| 3. Установка уплотнения | Надеть уплотнение на одну трубу, не допуская выхода кромки уплотнения за край трубы. |
| 4. Выравнивание труб | Совместить торцы труб и расположить уплотнение по центру между канавками. Уплотнение не должно заходить в канавку. |
| 5. Установка корпуса | Установить сегменты корпуса соединения, наживить гайки вручную и убедиться, что болты правильно вошли в отверстия. |
| 6. Затягивание гаек | Попеременно и равномерно затянуть гайки до рекомендованного момента затяжки. |
| 7. Завершение монтажа | Для гибкого соединения зазоры между площадками под болты должны быть равномерными. Уплотнение не должно быть видно снаружи. |
Внимание: правильная затяжка болтов обязательна для обеспечения герметичности, надежности и заявленных рабочих характеристик соединения.
Нужна помощь с подбором арматуры для систем пожаротушения?
Специалисты IWT помогут подобрать муфтовые соединения, механические тройники и другие компоненты Mercatura с учетом параметров объекта, диаметров трубопроводов, рабочего давления и требований проекта.
Телефон: 044 594 74 74
Email: info@iwt.com.ua
Сайт: www.iwt.ua
Примечание: технические данные приведены для ознакомления. Для проектирования, подбора и монтажа необходимо использовать актуальную техническую документацию производителя.
