Гнучке муфтове з’єднання Mercatura тип 1N — це компонент трубопровідних систем пожежогасіння для швидкого та надійного з’єднання труб без зварювання. Конструкція з’єднання забезпечує герметичність системи та дозволяє компенсувати вібрації, осьові зміщення і температурні деформації трубопроводу.
Ключова перевага моделі 1N — наявність міжнародних схвалень FM Approved та UL Listed. Це підтверджує відповідність виробу високим вимогам пожежної безпеки та робить його оптимальним рішенням для професійних систем пожежогасіння.
Гнучке муфтове з’єднання Mercatura 1N застосовується у спринклерних, дренчерних та інших водяних системах пожежогасіння, де важливі швидкість монтажу, стабільна герметичність і надійність з’єднань. Завдяки конструкції з високоміцного чавуну та EPDM-ущільненню виріб забезпечує довговічну експлуатацію навіть на об’єктах із підвищеними вимогами до безпеки.
Основні характеристики
| Назва | Grooved Flexible Coupling 1N / Гнучке муфтове з’єднання, тип 1N |
|---|---|
| Діапазон розмірів | DN25 – DN300 |
| Схвалення та сертифікати | FM, UL, PAVUS |
| Робочий тиск | від 20,7 бар (300 PSI) до 51,76 бар (750 PSI) залежно від розміру та схвалення |
| Температура навколишнього середовища | від -34 °C до +110 °C |
| Матеріал корпусу | Високоміцний чавун ASTM A536 Grade 65-45-12 |
| Ущільнення | EPDM |
| Болти та гайки | Термооброблені електрооцинковані болти з овальною шийкою та посилені шестигранні гайки |
| Покриття | Червоне фарбування або оцинкування |
| Застосування | Водяні системи пожежогасіння |
| Монтаж | Відповідно до інструкції виробника |
| Обслуговування | Візуальний огляд |
Переваги
- FM Approved та UL Listed — підтверджена якість для професійних систем пожежогасіння.
- Компенсація вібрацій, осьових зміщень та температурних деформацій трубопроводу.
- Швидкий монтаж без зварювальних робіт.
- Надійне герметичне з’єднання труб.
- Доступні два варіанти виконання: червоне фарбування або оцинкування.
Таблиця розмірів і артикулів

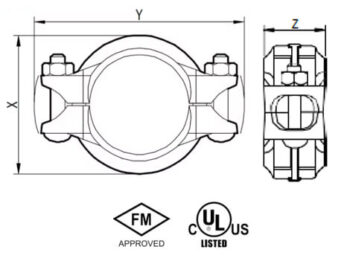

| Розмір | DN | Труба, мм | Макс. тиск, PSI | X, мм | Y, мм | Z, мм | Болт/гайка | Вага, кг | Артикул (фарб.) | Артикул (оцинк.) |
|---|---|---|---|---|---|---|---|---|---|---|
| 1″ | 25 | 33,4 | 750 | 53 | 98 | 44 | M10x50 | 0,55 | M-1N-033P | M-1N-033G |
| 1¼” | 32 | 42,4 | 750 | 62 | 110 | 44 | M10x50 | 0,58 | M-1N-042P | M-1N-042G |
| 1½” | 40 | 48,3 | 750 | 68 | 115 | 44 | M10x50 | 0,60 | M-1N-048P | M-1N-048G |
| 2″ | 50 | 60,3 | 600 | 83 | 130 | 45 | M10x50 | 0,71 | M-1N-060P | M-1N-060G |
| 2½” | 65 | 76,1 | 550 | 100 | 147 | 46 | M10x55 | 0,90 | M-1N-076P | M-1N-076G |
| 3″ | 80 | 88,9 | 550 | 113 | 172 | 47 | M10x55 | 1,11 | M-1N-089P | M-1N-089G |
| 4″ | 100 | 114,3 | 500 | 136 | 196 | 51 | M12x70 | 1,66 | M-1N-114P | M-1N-114G |
| 5″ | 125 | 139,7 | 500 | 166 | 230 | 51 | M16x85 | 2,42 | M-1N-139P | M-1N-139G |
| 6″ | 150 | 168,3 | 500 | 199 | 275 | 52 | M16x85 | 2,83 | M-1N-168P | M-1N-168G |
| 8″ | 200 | 219 | 400 | 256 | 343 | 61 | M20x100 | 5,06 | M-1N-219P | M-1N-219G |
| 10″ | 250 | 273 | 350 | 311 | 397 | 61 | M22x135 | 5,91 | M-1N-273P | M-1N-273G |
| 12″ | 300 | 323,9 | 350 | 365 | 451 | 62 | M22x135 | 7,39 | M-1N-323P | M-1N-323G |
Монтаж
| Етап | Опис |
|---|---|
| 1. Підготовка труби | Перевірити геометрію канавки та переконатися у відсутності дефектів, які можуть вплинути на герметичність. |
| 2. Змащення ущільнення | Нанести тонкий шар мастила на зовнішню поверхню та край ущільнення. |
| 3. Встановлення ущільнення | Надягнути ущільнення на трубу, не допускаючи виходу кромки за край труби. |
| 4. Вирівнювання труб | Вирівняти труби та розташувати ущільнення між канавками. |
| 5. Встановлення корпусу | Встановити сегменти корпусу з’єднання та вставити болти. |
| 6. Затягування болтів | Поступово та рівномірно затягнути гайки до рекомендованого моменту. |
| 7. Завершення монтажу | Переконатися, що зазори між сегментами корпусу рівномірні, а ущільнення не видно зовні. |
Увага: правильне затягування болтів є обов’язковою умовою для забезпечення герметичності та надійності з’єднання.
