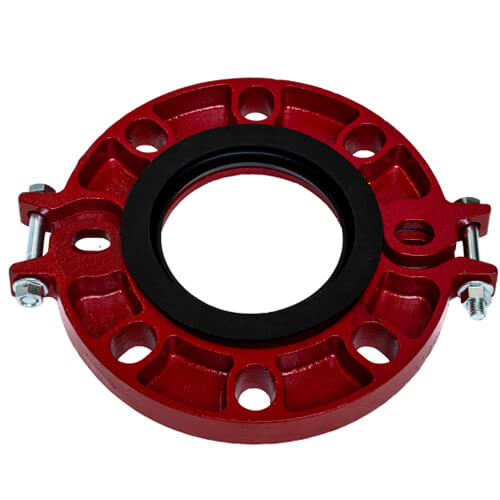

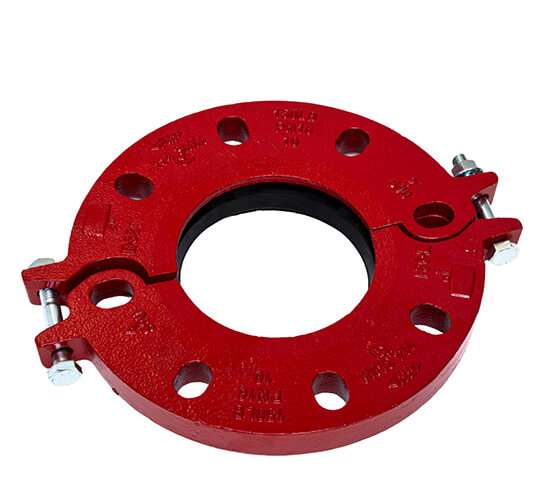

Раздельный фланцевый адаптер Mercatura 321 предназначен для подключения грувлочного трубопровода к фланцевому оборудованию в водяных системах пожаротушения. Конструкция адаптера позволяет быстро выполнить переход с грувлочного соединения на фланец без сварки и сложных монтажных работ.
Mercatura 321 применяется в спринклерных, дренчерных системах, насосных станциях пожаротушения, противопожарном водоснабжении и инженерных сетях, где требуется надежное фланцевое подключение оборудования к трубопроводу.
Корпус адаптера изготовлен из ковкого чугуна ASTM A536 Grade 65-45-12, уплотнение выполнено из EPDM. Болты и гайки термообработаны, электрооцинкованы, имеют овальную шейку и усиленные шестигранные гайки. Крепеж соответствует ASTM A449 и ASTM A183.
Ключевое преимущество Mercatura 321 — международные сертификации FM и UL. Это важно для проектов пожаротушения, где оборудование должно соответствовать повышенным требованиям к безопасности, надежности и качеству.
Преимущества Mercatura 321
- FM Approved и UL Listed — международные сертификации для пожарных систем.
- Быстрое подключение грувлочного трубопровода к фланцевому оборудованию.
- Монтаж без сварки.
- Подходит для водяных систем пожаротушения.
- Корпус из ковкого чугуна ASTM A536 Grade 65-45-12.
- EPDM-уплотнение для надежной герметизации.
- Доступно красное окрашенное или оцинкованное исполнение.
- Простое техническое обслуживание и визуальный контроль.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | Раздельный фланцевый адаптер |
| Модель | Mercatura 321 |
| Диапазон размеров | DN50–DN200 |
| Наружный диаметр труб | 60,3–219,1 мм |
| Сертификация | FM, UL, PAVUS, CNBOP |
| Рабочее давление | от 27,58 бар до 34,48 бар / 400–500 psi, в зависимости от размера и сертификации |
| Температура эксплуатации | от -34 °C до +110 °C |
| Материал корпуса | Ковкий чугун ASTM A536 Grade 65-45-12 |
| Материал уплотнения | EPDM |
| Болты и гайки | Термообработанные электрооцинкованные болты с овальной шейкой и усиленные гайки. Соответствуют ASTM A449 и ASTM A183. |
| Покрытие | Красное окрашивание или оцинковка |
| Применение | Водяные системы пожаротушения |
| Монтаж | Согласно инструкции по монтажу |
| Обслуживание | Визуальный контроль |
Таблица размеров и артикулов

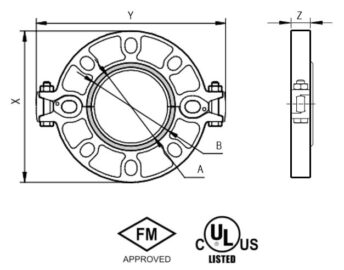

| DN | Наружный диаметр, мм | Макс. рабочее давление, PSI | Макс. концевая нагрузка, lbs | Седло уплотнения A, мм | Седло уплотнения B, мм | X, мм | Y, мм | Z, мм | Болт/гайка | Вес, кг | Артикул (окраш.) | Артикул (оцинк.) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 60,3 | 500 | 2215 | 64 | 78 | 165 | 218 | 20 | M10X70 | 1,76 | M-321-060P | M-321-060G |
| 65 | 76,1 | 500 | 3534 | 80 | 94 | 185 | 238 | 22 | M10X70 | 2,41 | M-321-076P | M-321-076G |
| 80 | 88,9 | 500 | 4811 | 93 | 107 | 200 | 250 | 22 | M10X70 | 2,55 | M-321-089P | M-321-089G |
| 100 | 114,3 | 500 | 7952 | 119 | 133 | 229 | 280 | 24 | M10X70 | 3,24 | M-321-114P | M-321-114G |
| 125 | 139,7 | 500 | 11879 | 145 | 159 | 250 | 313 | 22 | M12X70 | 3,49 | M-321-139P | M-321-139G |
| 150 | 168,3 | 500 | 17236 | 174 | 188 | 285 | 345 | 26 | M12X70 | 4,73 | M-321-168P | M-321-168G |
| 200 | 219,1 | 400 | 23371 | 225 | 242 | 343 | 404 | 30 | M12X70 | 6,95 | M-321-219P | M-321-219G |
Монтаж раздельного фланцевого адаптера
| Этап | Описание |
|---|---|
| 1. Подготовка трубы | Проверьте правильность грувлочного профиля и убедитесь, что на конце трубы отсутствуют вмятины, выступы или дефекты, которые могут помешать герметизации. |
| 2. Смазка уплотнения | Проверьте совместимость уплотнения с рабочей средой и нанесите тонкий слой смазки на внешнюю поверхность и уплотнительные кромки прокладки. |
| 3. Установка прокладки | Наденьте прокладку на конец трубы стороной открытия в направлении «A». Уплотнительная кромка должна находиться вровень с концом трубы. |
| 4. Установка корпуса | Снимите болты и гайки, разместите две половины корпуса поверх прокладки и убедитесь, что выступы корпуса входят в канавки трубы. Установите болты обратно и наживите гайки вручную. |
| 5. Затяжка гаек | Поочередно и равномерно затяните гайки до необходимого момента с помощью ключа. |
| 6. Подключение ответного фланца | Совместите отверстия адаптера с отверстиями ответного фланца или клапана. Вставьте стандартные фланцевые болты и равномерно затяните гайки, чтобы поверхности фланцев оставались параллельными. |
Область применения
- Спринклерные системы пожаротушения.
- Дренчерные системы пожаротушения.
- Насосные станции пожаротушения.
- Системы противопожарного водоснабжения.
- Подключение клапанов, задвижек и другого фланцевого оборудования.
- Промышленные, коммерческие и жилые объекты.
- Проекты с требованиями FM и UL.
Почему FM и UL — важное преимущество
Сертификации FM и UL подтверждают соответствие адаптера международным стандартам для оборудования пожарных систем. Для проектировщиков, монтажных организаций и заказчиков это дополнительная уверенность в надежности арматуры и возможность использовать ее в ответственных инженерных системах.
Заказать раздельный фланцевый адаптер Mercatura 321
Компания IWT поставляет сертифицированную арматуру Mercatura для систем пожаротушения. Поможем подобрать необходимый диаметр, исполнение покрытия и комплектующие под требования вашего проекта.
