Роздільний фланцевий адаптер Mercatura 321 призначений для підключення грувлочного трубопроводу до фланцевого обладнання у водяних системах пожежогасіння. Конструкція адаптера дозволяє швидко виконати перехід із грувлочного з’єднання на фланець без зварювання та складних монтажних робіт.
Mercatura 321 застосовується у спринклерних, дренчерних системах, насосних станціях пожежогасіння, протипожежному водопостачанні та інженерних мережах, де потрібне надійне фланцеве підключення обладнання до трубопроводу.
Корпус адаптера виготовлений із ковкого чавуну ASTM A536 Grade 65-45-12, ущільнення — з EPDM. Болти та гайки термооброблені, електрооцинковані, з овальною шийкою та посиленими шестигранними гайками. Кріплення відповідає ASTM A449 та ASTM A183.
Ключова перевага Mercatura 321 — міжнародні сертифікації FM та UL. Це важливо для проєктів пожежогасіння, де обладнання має відповідати підвищеним вимогам до безпеки, надійності та якості.
Переваги Mercatura 321
- FM Approved та UL Listed — міжнародні сертифікації для пожежних систем.
- Швидке підключення грувлочного трубопроводу до фланцевого обладнання.
- Монтаж без зварювання.
- Підходить для водяних систем пожежогасіння.
- Корпус із ковкого чавуну ASTM A536 Grade 65-45-12.
- EPDM-ущільнення для надійної герметизації.
- Доступне червоне фарбоване або оцинковане виконання.
- Просте технічне обслуговування та візуальний контроль.
Технічні характеристики
| Параметр | Значення |
|---|---|
| Тип виробу | Роздільний фланцевий адаптер |
| Модель | Mercatura 321 |
| Діапазон розмірів | DN50–DN200 |
| Зовнішній діаметр труб | 60,3–219,1 мм |
| Сертифікація | FM, UL, PAVUS, CNBOP |
| Робочий тиск | від 27,58 бар до 34,48 бар / 400–500 psi, залежно від розміру та сертифікації |
| Температура експлуатації | від -34 °C до +110 °C |
| Матеріал корпусу | Ковкий чавун ASTM A536 Grade 65-45-12 |
| Матеріал ущільнення | EPDM |
| Болти та гайки | Термооброблені електрооцинковані болти з овальною шийкою та гайки підвищеної міцності. Відповідають ASTM A449 та ASTM A183. |
| Покриття | Червоне фарбування або оцинкування |
| Застосування | Водяні системи пожежогасіння |
| Монтаж | Відповідно до інструкції з монтажу |
| Обслуговування | Візуальний контроль |
Таблиця розмірів та артикулів

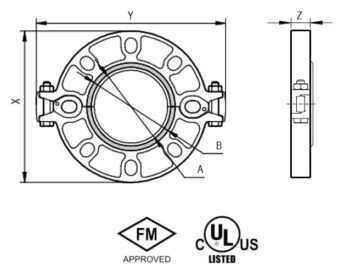

| DN | Зовнішній діаметр, мм | Макс. робочий тиск, PSI | Макс. кінцеве навантаження, lbs | Сідло ущільнення A, мм | Сідло ущільнення B, мм | X, мм | Y, мм | Z, мм | Болт/гайка | Вага, кг | Артикул (фарб.) | Артикул (оцинк.) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 60,3 | 500 | 2215 | 64 | 78 | 165 | 218 | 20 | M10X70 | 1,76 | M-321-060P | M-321-060G |
| 65 | 76,1 | 500 | 3534 | 80 | 94 | 185 | 238 | 22 | M10X70 | 2,41 | M-321-076P | M-321-076G |
| 80 | 88,9 | 500 | 4811 | 93 | 107 | 200 | 250 | 22 | M10X70 | 2,55 | M-321-089P | M-321-089G |
| 100 | 114,3 | 500 | 7952 | 119 | 133 | 229 | 280 | 24 | M10X70 | 3,24 | M-321-114P | M-321-114G |
| 125 | 139,7 | 500 | 11879 | 145 | 159 | 250 | 313 | 22 | M12X70 | 3,49 | M-321-139P | M-321-139G |
| 150 | 168,3 | 500 | 17236 | 174 | 188 | 285 | 345 | 26 | M12X70 | 4,73 | M-321-168P | M-321-168G |
| 200 | 219,1 | 400 | 23371 | 225 | 242 | 343 | 404 | 30 | M12X70 | 6,95 | M-321-219P | M-321-219G |
Монтаж роздільного фланцевого адаптера
| Етап | Опис |
|---|---|
| 1. Підготовка труби | Перевірте правильність грувлочного профілю та переконайтесь, що на кінці труби немає вм’ятин, виступів або дефектів, які можуть завадити герметизації. |
| 2. Змащення ущільнення | Перевірте сумісність ущільнення з робочим середовищем і нанесіть тонкий шар мастила на зовнішню поверхню та ущільнювальні кромки прокладки. |
| 3. Встановлення прокладки | Надягніть прокладку на кінець труби стороною відкриття у напрямку «A». Ущільнювальна кромка має бути врівень із кінцем труби. |
| 4. Встановлення корпусу | Зніміть болти та гайки, розмістіть дві половини корпусу поверх прокладки та переконайтесь, що виступи корпусу входять у канавки труби. Встановіть болти назад і наживіть гайки вручну. |
| 5. Затягування гайок | Почергово та рівномірно затягніть гайки до необхідного моменту за допомогою ключа. |
| 6. Підключення відповідного фланця | Сумістіть отвори адаптера з отворами відповідного фланця або клапана. Вставте стандартні фланцеві болти та рівномірно затягніть гайки, щоб поверхні фланців залишалися паралельними. |
Сфера застосування
- Спринклерні системи пожежогасіння.
- Дренчерні системи пожежогасіння.
- Насосні станції пожежогасіння.
- Системи протипожежного водопостачання.
- Підключення клапанів, засувок та іншого фланцевого обладнання.
- Промислові, комерційні та житлові об’єкти.
- Проєкти з вимогами FM та UL.
Чому FM та UL — важлива перевага
Сертифікації FM та UL підтверджують відповідність адаптера міжнародним стандартам для обладнання пожежних систем. Для проєктувальників, монтажних організацій і замовників це додаткова впевненість у надійності арматури та можливість використовувати її у відповідальних інженерних системах.
Замовити роздільний фланцевий адаптер Mercatura 321
Компанія IWT постачає сертифіковану арматуру Mercatura для систем пожежогасіння. Допоможемо підібрати потрібний діаметр, виконання покриття та комплектуючі під вимоги вашого проєкту.
Телефон: 044 594 74 74
Email: info@iwt.com.ua
Сайт: www.iwt.ua
Звертайтесь до IWT — підготуємо технічну консультацію та комерційну пропозицію.
