Редукційна грувлочна муфта Mercatura 1NR призначена для герметичного з’єднання труб різного діаметра у водяних системах пожежогасіння. Муфта дозволяє швидко виконати перехід між трубопроводами без зварювання, що значно спрощує монтаж і технічне обслуговування системи.
Муфта використовується у спринклерних, дренчерних та інших системах протипожежного водопостачання, де важливі надійність з’єднання, герметичність та відповідність міжнародним вимогам пожежної безпеки.
Ключова перевага Mercatura 1NR — міжнародні сертифікації FM та UL.
Це підтверджує відповідність арматури високим стандартам безпеки та дозволяє використовувати її у відповідальних проєктах пожежогасіння.
Переваги Mercatura 1NR
- FM Approved та UL Listed — міжнародні сертифікації для пожежних систем.
- Швидке з’єднання труб різного діаметра.
- Монтаж без зварювання.
- Підходить для водяних систем пожежогасіння.
- EPDM ущільнення для надійної герметизації.
- Корпус із ковкого чавуну ASTM A536 Grade 65-45-12.
- Доступне фарбоване та оцинковане виконання.
- Просте технічне обслуговування та візуальний контроль.
Технічні характеристики
| Параметр | Значення |
|---|---|
| Тип виробу | Редукційна грувлочна муфта |
| Модель | Mercatura 1NR |
| Діапазон розмірів | DN40 × DN32 – DN200 × DN150 |
| Діапазон зовнішніх діаметрів | 48,3 × 42,4 мм – 219,1 × 168,3 мм |
| Сертифікація | FM, UL, PAVUS |
| Робочий тиск | від 27,58 бар до 37,93 бар / 400–550 psi |
| Температура експлуатації | від -34 °C до +110 °C |
| Матеріал корпусу | Ковкий чавун ASTM A536 Grade 65-45-12 |
| Матеріал ущільнення | EPDM |
| Болти та гайки | Термооброблені електрооцинковані болти з овальною шийкою та гайки підвищеної міцності. Відповідають ASTM A449 та ASTM A183. |
| Покриття | Червоне фарбування або оцинкування |
| Застосування | Водяні системи пожежогасіння |
| Монтаж | Відповідно до інструкції з монтажу |
| Обслуговування | Візуальний контроль |
Таблиця розмірів та артикулів

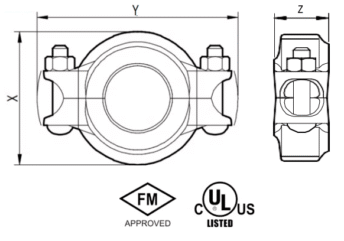

| Основна труба, мм | Відгалуження, мм | Макс. тиск, PSI | Макс. навантаження, lbs | Допустимий зазор, мм | X | Y | Z | Болт/гайка | Вага, кг | Артикул (фарб.) | Артикул (оцинк.) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 48,3 | 42,4 | 550 | 1190 | 2,4 | 64 | 129 | 47 | M10X50 | 0,66 | M-1NR-048042P | M-1NR-048042G |
| 60,3 | 42,4 | 550 | 1190 | 2,6 | 80 | 145 | 47 | M10X50 | 0,86 | M-1NR-060042P | M-1NR-060042G |
| 60,3 | 48,3 | 550 | 1559 | 2,6 | 80 | 145 | 47 | M10X50 | 0,87 | M-1NR-060048P | M-1NR-060048G |
| 76,1 | 60,3 | 550 | 2437 | 2,9 | 95 | 160 | 49 | M12X75 | 1,35 | M-1NR-076060P | M-1NR-076060G |
| 88,9 | 60,3 | 500 | 2215 | 3,1 | 115 | 178 | 49 | M12X75 | 1,59 | M-1NR-089060P | M-1NR-089060G |
| 88,9 | 76,1 | 550 | 3888 | 3,1 | 115 | 178 | 49 | M12X75 | 1,48 | M-1NR-089076P | M-1NR-089076G |
| 114,3 | 60,3 | 500 | 2215 | 3,5 | 141 | 208 | 51 | M16X85 | 2,72 | M-1NR-114060P | M-1NR-114060G |
| 114,3 | 76,1 | 500 | 3534 | 3,5 | 141 | 208 | 51 | M16X85 | 2,51 | M-1NR-114076P | M-1NR-114076G |
| 114,3 | 88,9 | 550 | 5292 | 3,5 | 141 | 208 | 51 | M16X85 | 2,33 | M-1NR-114089P | M-1NR-114089G |
| 139,7 | 88,9 | 400 | 3848 | 4,0 | 168 | 247 | 51 | M20X115 | 3,68 | M-1NR-139089P | M-1NR-139089G |
| 139,7 | 114,3 | 450 | 7157 | 4,0 | 168 | 247 | 51 | M20X115 | 3,19 | M-1NR-139114P | M-1NR-139114G |
| 168,3 | 114,3 | 400 | 6362 | 4,7 | 199 | 276 | 51 | M20X115 | 4,24 | M-1NR-168114P | M-1NR-168114G |
| 219,1 | 168,3 | 400 | 13789 | 4,9 | 261 | 356 | 61 | M22X135 | 3,38 | M-1NR-219168P | M-1NR-219168G |
Монтаж редукційної грувлочної муфти
- Перевірте правильність грувлочних канавок та стан кінців труб.
- Нанесіть мастило на ущільнення EPDM.
- Встановіть прокладку на трубу.
- Вирівняйте труби різного діаметра.
- Встановіть корпус муфти.
- Почергово та рівномірно затягніть гайки.
- Перевірте правильність монтажу та рівномірність зазорів.
Сфера застосування
Редукційна муфта Mercatura 1NR використовується у:
- спринклерних системах пожежогасіння;
- дренчерних системах;
- насосних станціях пожежогасіння;
- промислових трубопроводах;
- системах протипожежного водопостачання;
- проєктах із вимогами FM та UL.
Чому важливі FM та UL
Сертифікації FM та UL підтверджують відповідність арматури міжнародним стандартам пожежної безпеки. Це важливо для об’єктів, де проєктна документація передбачає використання сертифікованих компонентів.
