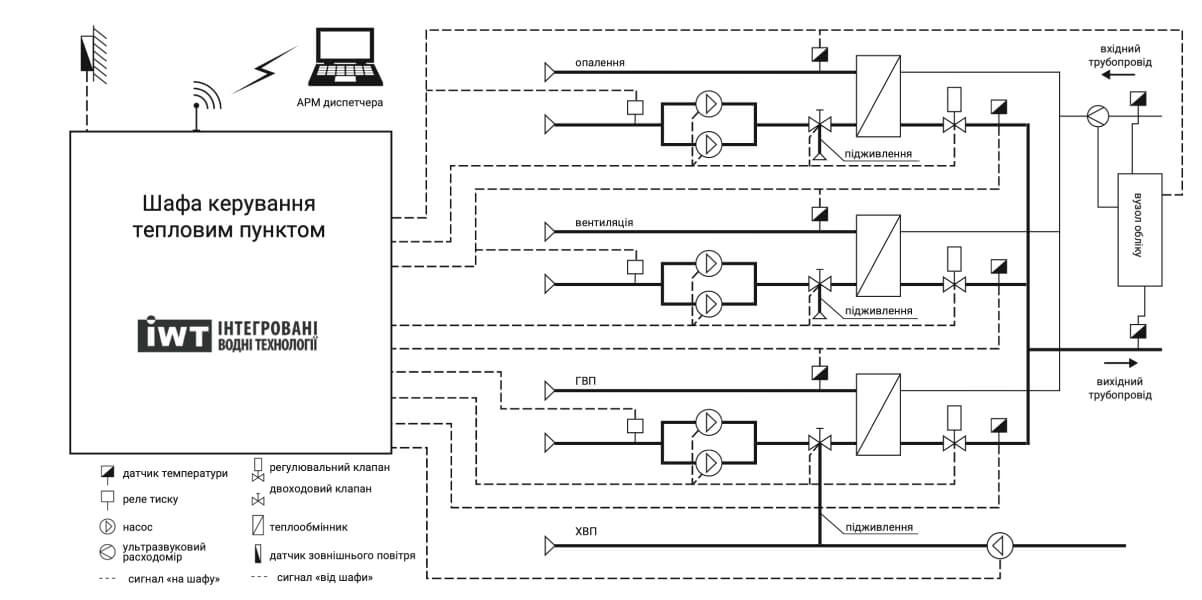

Шафи автоматизації ІТП (інженерно-технічний пункт) призначені для автоматичного управління процесами в теплових пунктах: регулювання подачі теплоносія в систему опалення в залежності від погодних умов, гарячого водопостачання, систем вентиляції та ЛГВС (схема автоматизації теплового пункту показана нижче). Шафи керування дозволяють впроваджувати SCADA-системи та системи глобального моніторингу та диспетчеризації.
Шафи керування ІТП забезпечують наступні види захисту:
- захист силової частини електричних ланцюгів від короткого замикання та перевантаження по струму;
- захист корпусу за стандартом IP54;
- захист від прямого доторкання до токоведучих частин згідно з вимогами ПУЕ (правила внутрішніх електромонтажних робіт).
Шафи автоматизації ІТП дозволяють керувати таким обладнанням:
- Регулюючі клапани.
- Циркуляційні насоси, підсилюючі насоси, свердловинні насоси, вентиляційні пристрої та інше.
- Насоси та клапани подачі.
Опції шаф керування для ІТП
Стандартні, як для лінійок Шаф керування з релейним регулюванням.
Блок підключення джерела безперебійного живлення (ДБЖ).
Додаткові введення живлення (з АВР, або без АВР), додаткові керуючі сигнали (зовнішній пуск), диспетчеризація як дискретна, так і через інтерфейси та радіоканали, підключення додаткових датчиків та реле, додаткові насоси, підвищення захисту від пилу та вологи IP66.
На опції потрібно сформувати точний запит.
Приклади маркування шаф керування для ІТП

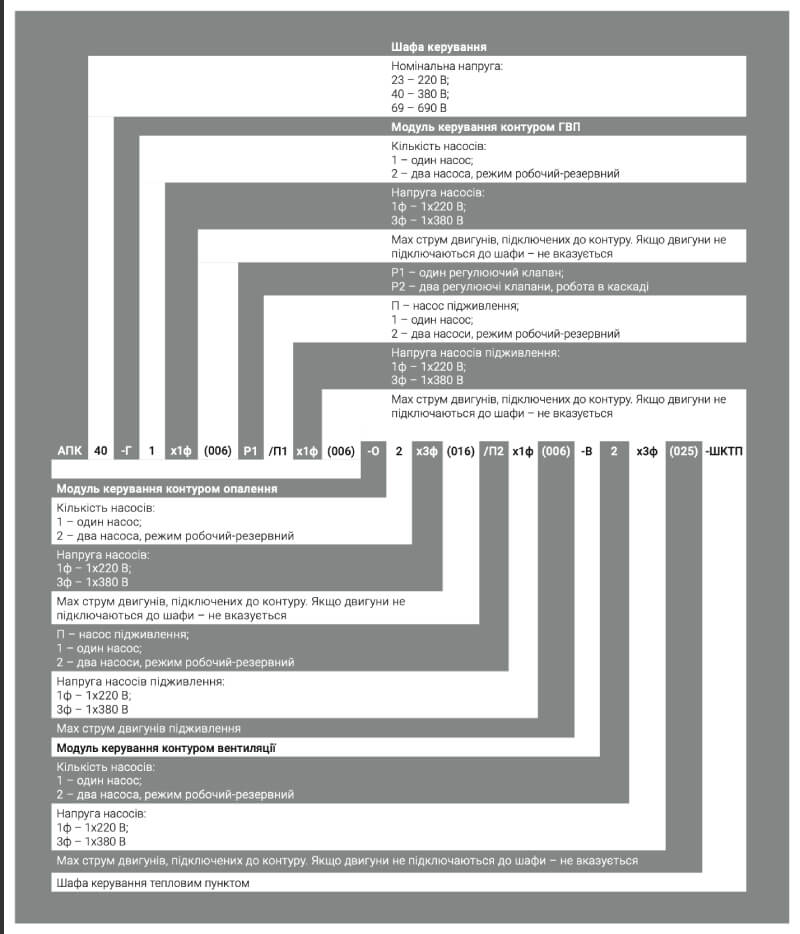

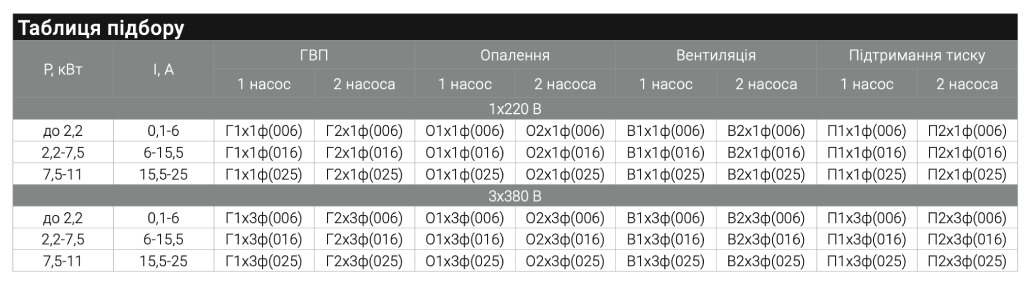

АПК40-О1х3ф (016) Р1/П1-ШКТП
Живлення 3×380 В. Один контур опалення. У контурі один циркуляційний насос, один регулюючий клапан і один клапан підживлення. Насос в контурі 3 × 380 В, до 7,5 кВт. Насосів підживлення немає. Типова електрична схема для ШКТП на 1 контур опалення з одним циркуляційним насосом, регулю- ючим клапаном і клапаном підживлення приведена нижче. Керування по двом датчикам температури. Маркування ШКТП О1х3ф (016) Р1 / П1
АПК40-Г2х3ф(006)Р1-О2х3Ф(016)Р1-В2х3Ф(016) Р1-ШКТП
Живлення 3×380 В. Контур ГВП, контур опалення і контур вентиляції, в кожному контурі один регулюю- чий клапан. У контурі ГВП два насоси, 3×380 В до 2,2 кВт. У контурі опалення два насоси, 3×380 В, до 7,5 кВт. У контурі вентиляції два насоси, 3×380 В, до 7,5 кВт. Насосів підживлення немає.
АПК40-Г2х1ф(006)Р2-О2х3ф(025)Р1/П1х1ф(006)- О2х3ф(025)Р1/П2х1ф(006)-В2х1ф(016)Р1/ П1х1ф(006)-ШКТП.
Живлення 3×380 В. Контур ГВП, два контури опален- ня, контур вентиляції, в контурах опалення і вентиляції по одному регулюючому клапану. Контур ГВП з двома однофазними насосами 1х220 В, до 7,5 кВт і двома ре- гулюючими клапанами, що працюють в каскаді. Кон- тур опалення з двома насосами 3×380 В, до 11 кВт і на- сосом підживлення 1×220 В, до 2,2 кВт. Другий контур опалення з двома насосами 3×380 В, до 11 кВт, і двома насосами підживлення 1×220 В, 2,2 кВт. Контур венти- ляції з двома насосами 1×220 В, до 7,5 кВт і насосом підживлення 1×220 В, до 2,2 кВт.
АПК23-Г2Р1-О2Р1-О2Р1/П2-В1Р1-ШКТП.
В цьому випадку, насоси не підключаються до шафи ШКТП. Захист і подача силового живлення на насоси здійснюється через окремі шафи керування. ШКТП здійснює керування процесом. Живлення 1×220 В. Керування контуром ГВП ‘ з двома насосами і одним клапаном регулювання, ке- рування контуром опалення з двома насосами, одним клапаном регулювання. Керування другим контуром опалення з двома насосами з одним клапаном регу- лювання і двома насосами підживлення. Керування контуром вентиляції з одним насосом і одним регулю- ючим клапаном. Якщо в контурі не вказано насос підживлення, це означає що ШКТП керує відкриттям і закриттям клапа- на підживлення за сигналами від реле тиску.
